Oceľové konštrukcie so SOLIDWORKSom

SolidSteel je parametrické riešenie 3D CAD pre oceľové konštrukcie, 100 % - ne integrované so SOLIDWORKSom. Vďaka výkonným a užívateľsky prívetivým konštruktérskym funkciám neexistujú žiadne obmedzenia pre vašu kreativitu. Bez ohľadu na priemysel možno softvér použiť na klasickú oceľovú konštrukciu, ale aj na výrobu strojov a zariadení.
Vytvárajte zložité oceľové konštrukcie rýchlo a efektívne, vrátane spojení typických pre oceľové konštrukcie. Pomocou parametrického systému SolidSteel je možné zostaviť aj tie najzložitejšie typy spojení iba niekoľkými kliknutiami a všetky susedné profily sa môžu zodpovedajúcim spôsobom rozšíriť, skrátiť alebo zmeniť. Samozrejme, je plne automatický a v súlade s platnými normami.

Viac informácií

 Integrácia

Parametrické riešenie SolidSteel pre SOLIDWORKS nie je len softvérové ​​riešenie pre oceľové konštrukcie. Je integrovaný so SOLIDWORKSom na 100 %.
V prípade užívateľského rozhrania parametrického systému SolidSteel sme sa prispôsobili štandardnému používateľskému rozhraniu SOLIDWORKS. Užívateľ si teda nevšimne, že pracuje so softvérovým produktom tretej strany.
S funkciou výberu môžte rýchlejšie vybrať niekoľko objektov iba v jednom kroku. Vďaka novej podpore výberu viacerých funkcií "Multi Select" je proces konštrukcie rýchlejší, ľahší a pohodlnejší.
Pre umiestnenie profilov sme pridali novú funkciu náhľadu. Po výbere systémového riadku sa virtuálny profil okamžite zobrazí. Teraz môžete zmeniť polohu profilu a typ. Po kliknutí na tlačidlo "Použiť" sa profil nakoniec automaticky zaväzbí.

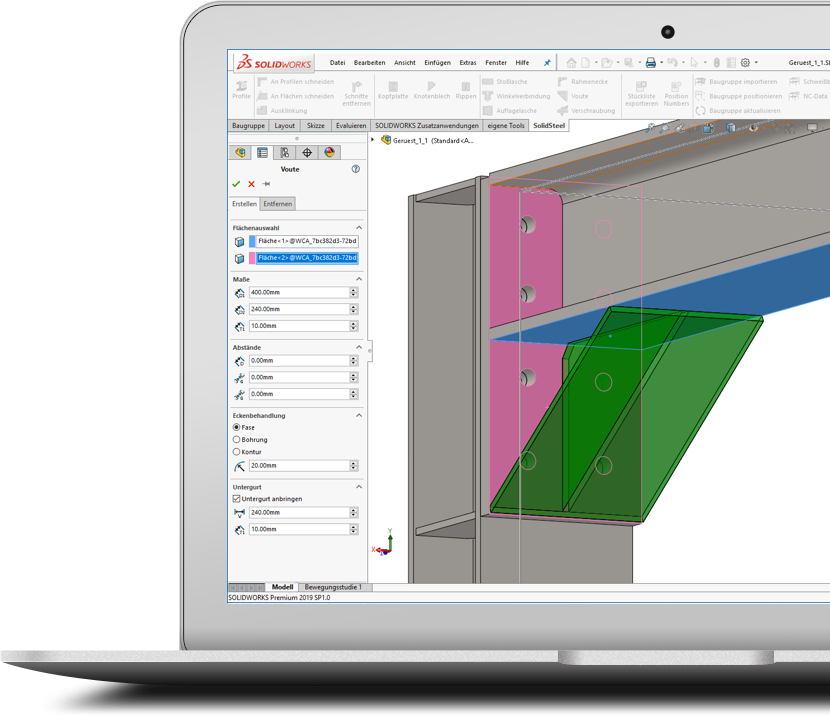

Typické oceľové spojenia

Pre konštrukčný proces bolo pre nás veľmi dôležité pohodlie. S parametrickým riešením SolidSteel pre SOLIDWORKS sú typické oceľové spojenia, ako sú koncové dosky, spojovacie dosky alebo rohy rámu, umiestnené iba v priebehu niekoľkých sekúnd. Napríklad inteligentný výber softvéru poskytuje správnu koncovú dosku pre vybraný profil. Preto sú k dispozícii rôzne knižnice, napríklad DAST, ktoré môžu byť rozšírené podľa potreby.
Okrem obvyklých koncových dosiek je možné do konštrukcie pridať spojovacie uhlové spoje nosníkov. Ak sa príruba priečneho nosníka zrazí s prírubou hlavného nosníka, k priečniku sa automaticky pripojí zárez vhodný pre oceľovú konštrukciu. Skutočné spojenie sa potom uskutoční pomocou uhlových profilov, pomocou ktorých sú oba I-nosníky navzájom zoskrutkované. Tento typ pripojenia je tiež štandardným pripojením DAST.
Parametre SolidSteel s rohmi rámu ponúkajú tiež možnosť realizácie veľmi zložitých spojení medzi oceľovými profilmi. Rohy rámu sú k dispozícii v rôznych typoch. Spoločné pre všetky varianty rohových rámov je to, že pri volaní funkcie jediného spojenia sa automaticky vytvorí kompletná zostava pozostávajúca z mnohých rôznych častí. Samozrejme, toto komplexné pripojenie je tiež 100% integrované v parametrickom systéme SolidSteel.

Údaje NC vo formáte DSTV

Dôležitým následným procesom oceľovej konštrukcie je export údajov NC vo formáte DSTV. Tieto súbory údajov sa potom môžu preniesť priamo do výrobných strojov. Nezáleží na tom, čisú to uhly rezu, zárezy alebo vývrty. Všetky tieto potrebné informácie pre výrobu sú uložené v NC dátových súboroch.
Dátový modul NC je k dispozícii ako samostatný modul pre parametrické riešenie SolidSteel pre SOLIDWORKS.

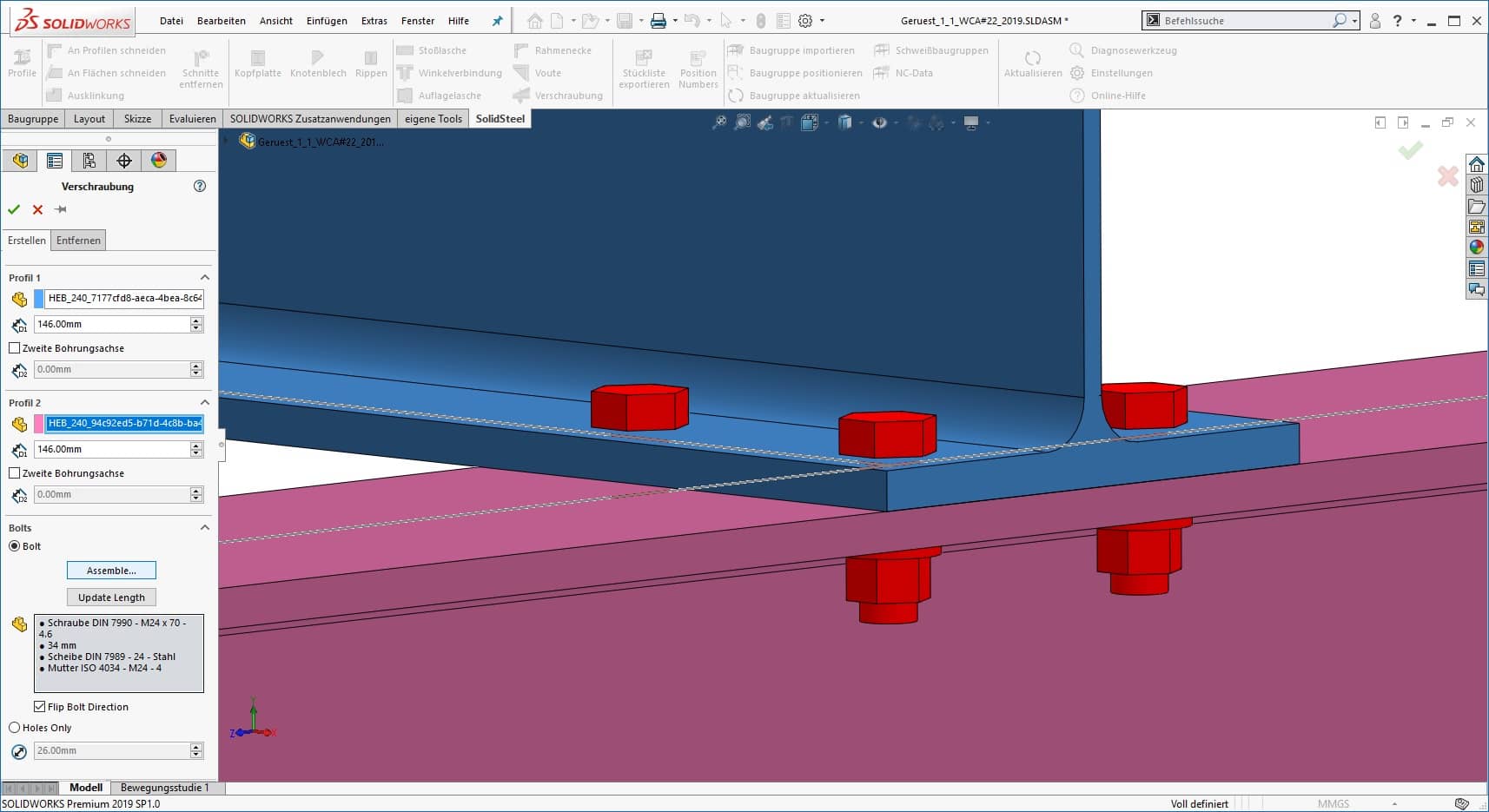

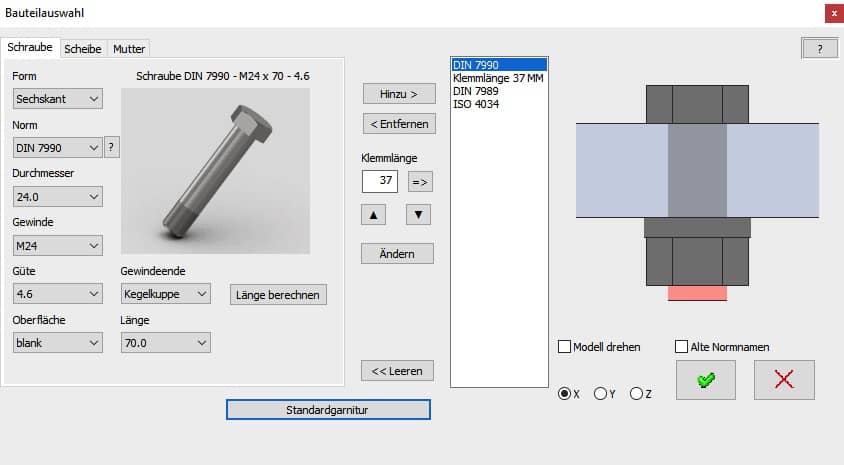

Skrutkové spoje


Pri vytváraní spojení typických pre oceľovú konštrukciu je možné priamo zvoliť vhodné skrutky alebo celé sady skrutiek. Preto máme pohodlného pomocníka so skrutkami, ktorý je súčasťou každej inštalácie SolidSteel parametric. Okrem jednotlivých skrutiek je možné zvoliť aj kompletnú sadu skrutiek. Tieto súpravy skrutiek môžu byť usporiadané individuálne (počet podložiek a ich poloha, počet matíc, dĺžka skrutky atď.).
Pri predvolenom nastavení dialógové okno skrutky preberá potrebné hodnoty, ako je napr. dĺžka upnutia, automaticky z 3D návrhu.Ak sa zmení spojenie (napríklad: zmení sa hrúbka čelnej dosky), automaticky sa zmení upínacia dĺžka. Samozrejme vrátane HV súprav.

Funkcie

Parametrické riešenie SolidSteel je parametrické CAD riešenie pre oceľové konštrukcie, ideálne, vhodné a optimalizované pre jednoduché a rýchle vytváranie oceľových konštrukcií všetkých druhov.
Dokonca aj zložité oceľové konštrukcie sa dajú meniť takmer ľubovoľne, bez ohľadu na to, či ide o výmenu profilov, zmeny dĺžky, vzdialenosti alebo premiestnenie komponentov. Všetky komponenty sú úplne automaticky prispôsobené novej situácii, aj keď sú potrebné zložité zmeny, ako sú šikmé rezy na koncoch profilov, iné rozmery čelnej dosky alebo v dôsledku zmien uhla, rôzne tvarované styčné dosky alebo rohy rámu.

Konštrukcia profilu

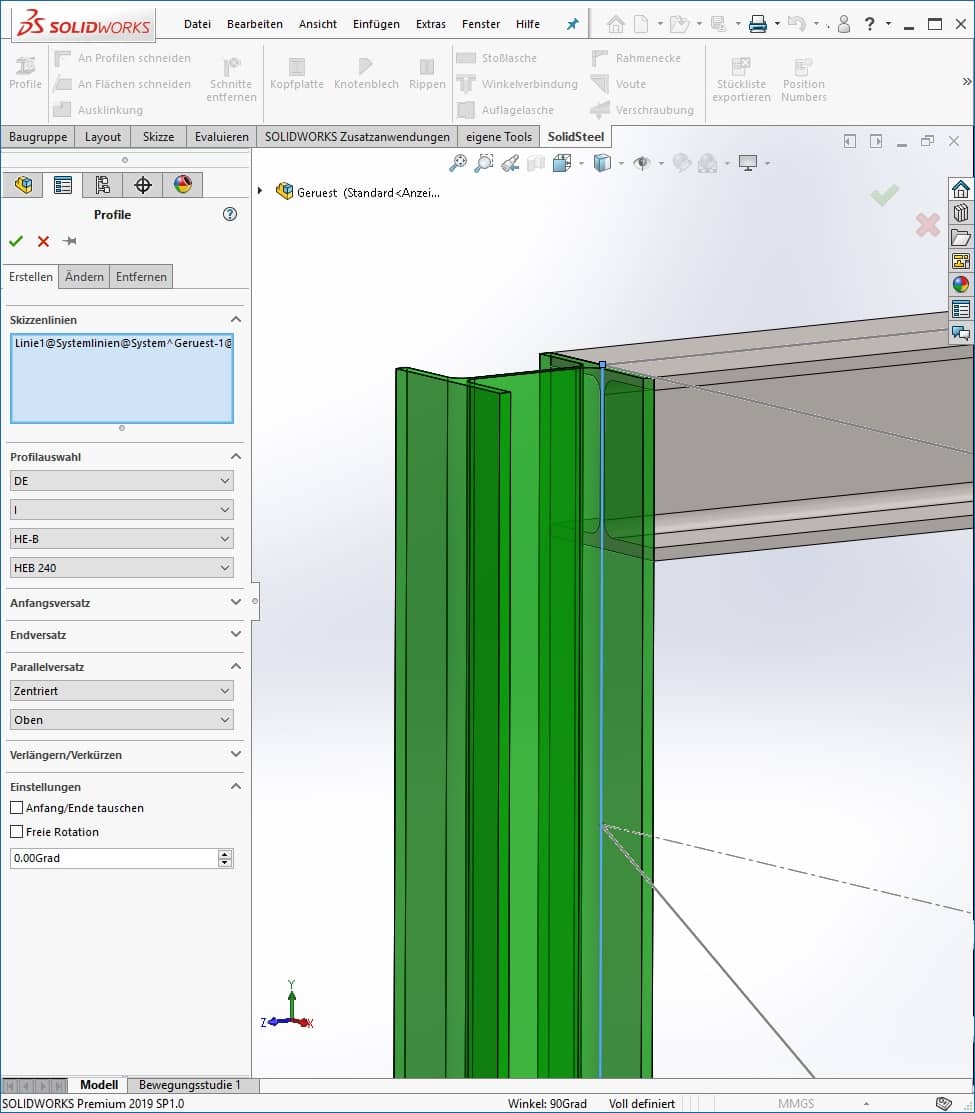

Profily a knižnice

SolidSteel parametric pre SOLIDWORKS je dodávaný s komplexnou knižnicou profilov. Táto knižnica obsahuje veľké množstvo európskych profilov a amerických profilov podľa ASTM. Z tohto dôvodu je možné knižnicu rozšíriť o vlastné profily a riadky profilov.

Poloha všetkých profilov sa nemôže meniť nezávisle od systémovej línie. Profily sa môžu otáčať pozdĺž svojej pozdĺžnej osi, posúvať sa rovnobežne s ich systémovou líniou a ofsety sa môžu nastaviť nezávisle od seba v počiatočných a koncových bodoch profilov. Začiatočný a koncový bod profilov je možné obrátiť.

Po umiestnení profilov ponúka SolidSteel parametric pre SOLIDWORKS nielen typické spojenia oceľových konštrukcií, ale aj rôzne možnosti vzájomného orezávania profilov alebo pokosových rezov. Pre každú funkciu rezania je možné určiť rozmer vzdialenosti. Pre zárezy je možné definovať toleranciu, ako aj dĺžku a výšku zárezu.

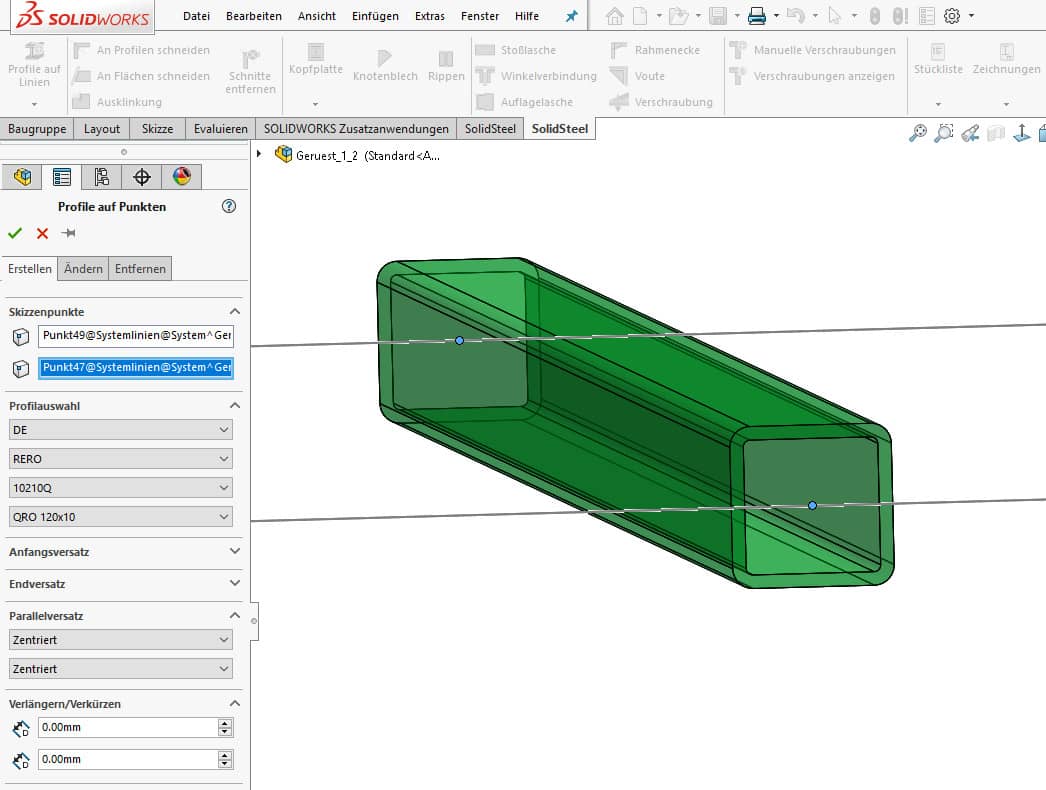

Z bodu do bodu

Zabudli ste systémovú čiaru na náčrte? Alebo máte iba komplexný oceľový dizajn? Žiadny problém. S inteligentnými funkciami parametrického systému SolidSteel pre SOLIDWORKS môžete ľahko umiestňovať profily z jedného bodu náčrtu do druhého.

K dispozícii sú rovnaké funkcie na umiestňovanie profilov z jedného bodu do druhého ako aj ich umiestnenie na čiarach náčrtu. Z tohto dôvodu sú tiež k dispozícii všetky typické oceľové spojenia a funkcie orezávania.

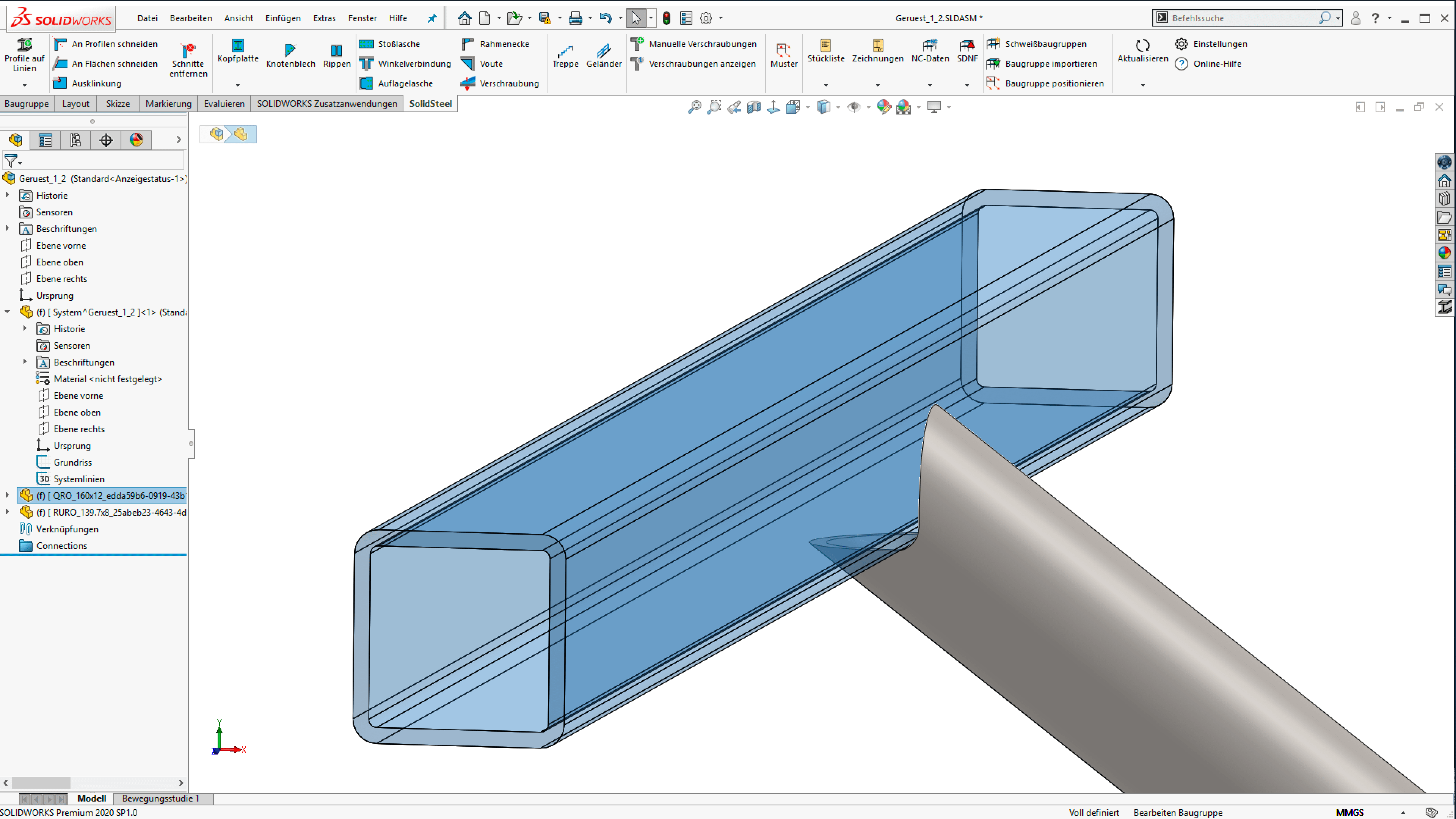

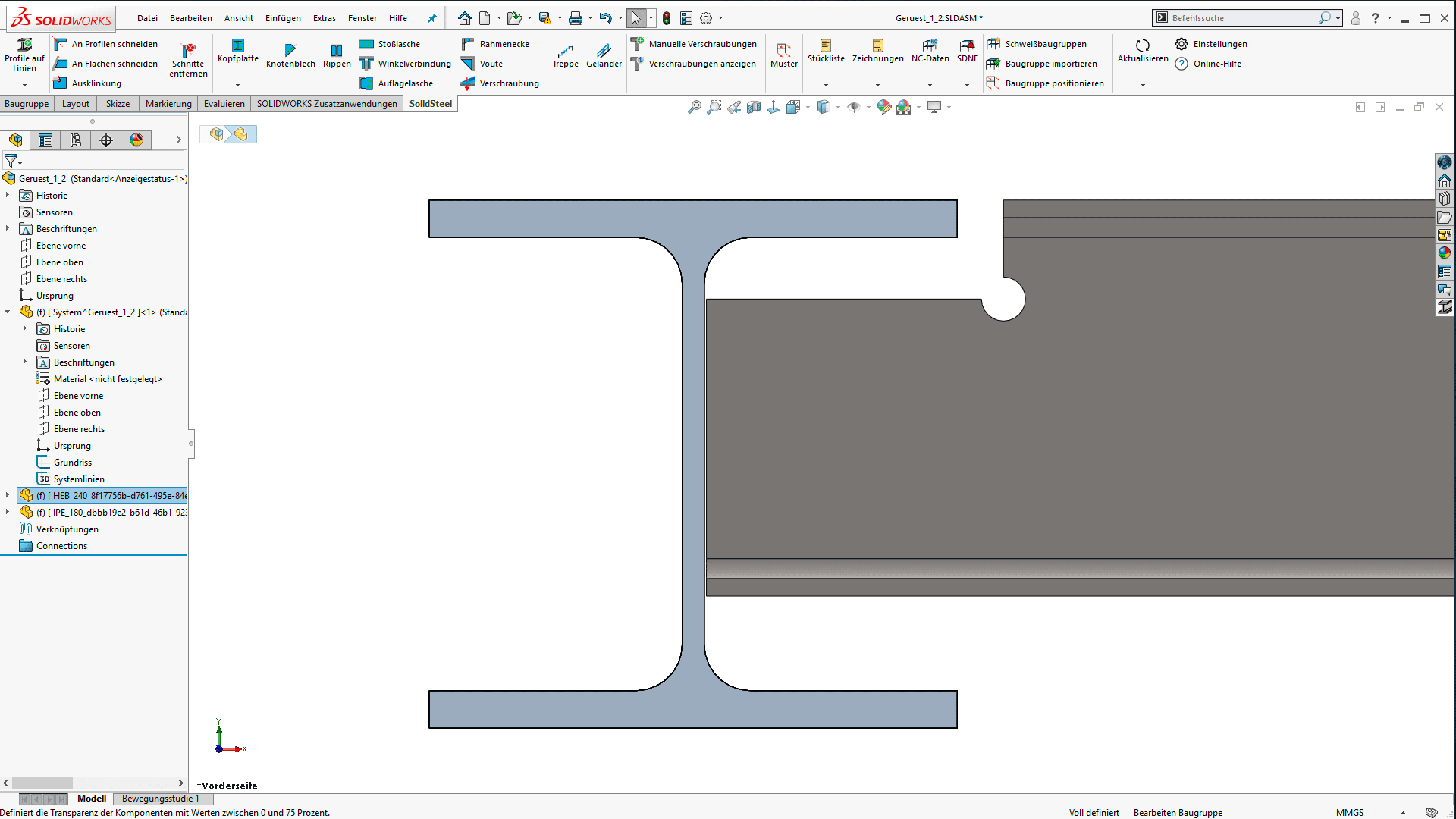

Jednoduché a zložité lišty

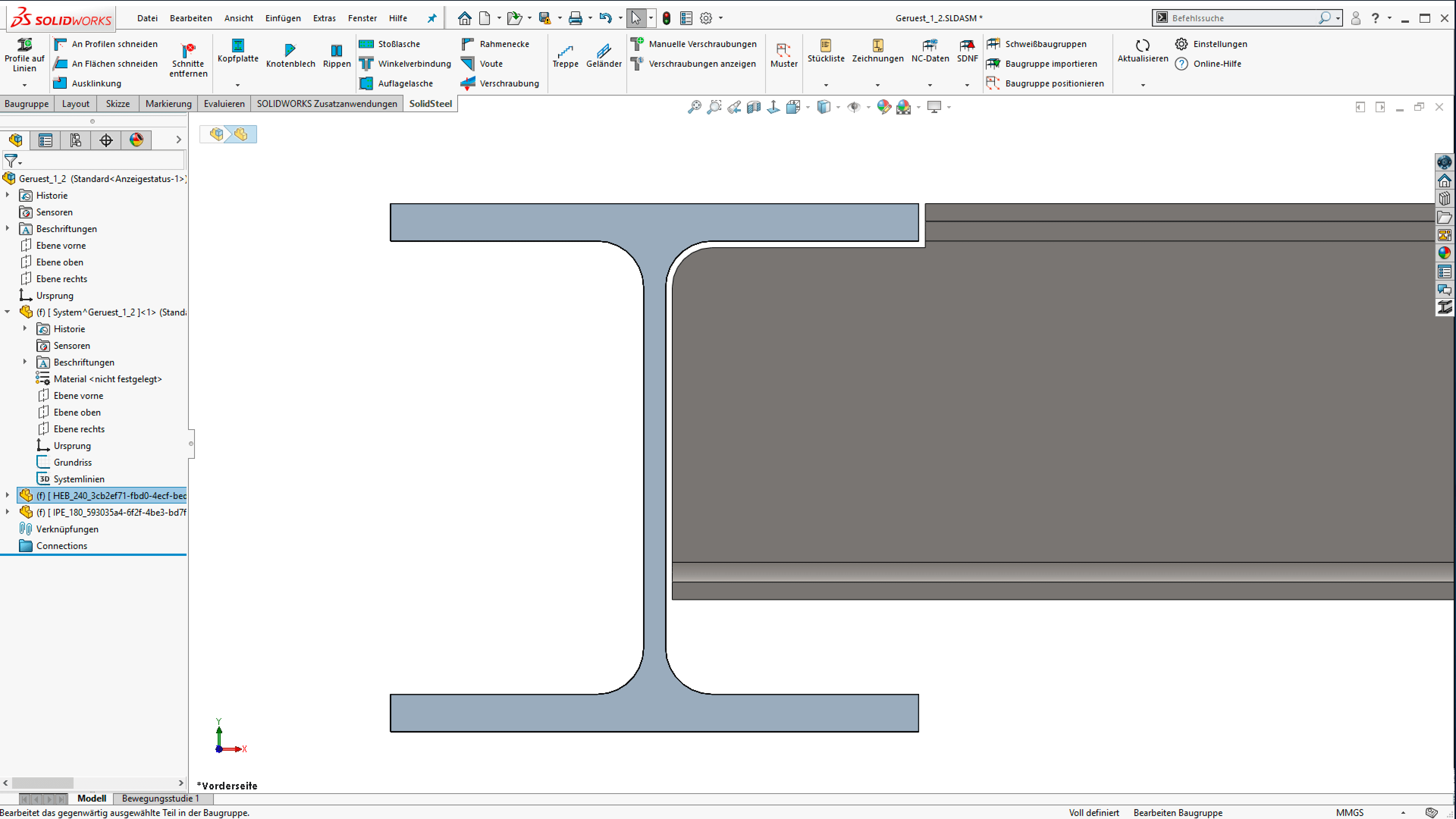

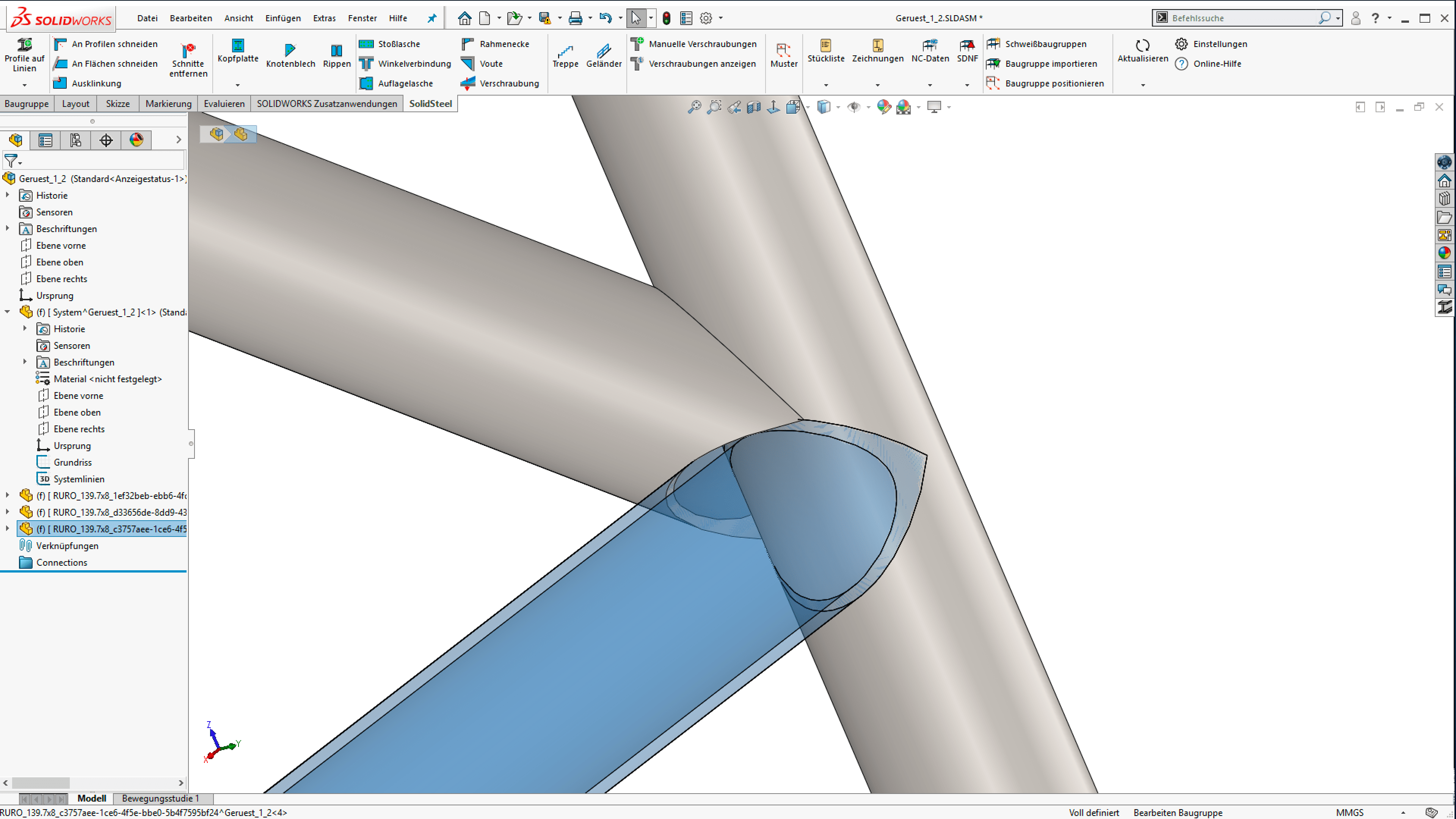

Vďaka pohodlným funkciám parametrického riešenia SolidSteel pre SOLIDWORKS je možné jednoduché aj zložité vyrezávanie vykonať pomocou niekoľkých kliknutí. Nezáleží na tom, či ide o pokosový rez, zárez rezu alebo zložitý obrysový rez. Po výbere profilov sa rez automaticky vloží. Vzdialenosť medzi rezanými povrchmi sa dá nastaviť pre všetky rezy. To umožňuje ponechať tolerancie alebo medzery pre zváranie.

Pre všetky rezy sa nevytvárajú žiadne externé referencie alebo odkazy. Celé spracovanie sa však vykonáva priamo na súčiastke a nie ako súčasť zostavy.



Typické spojenia oceľovej konštrukcie

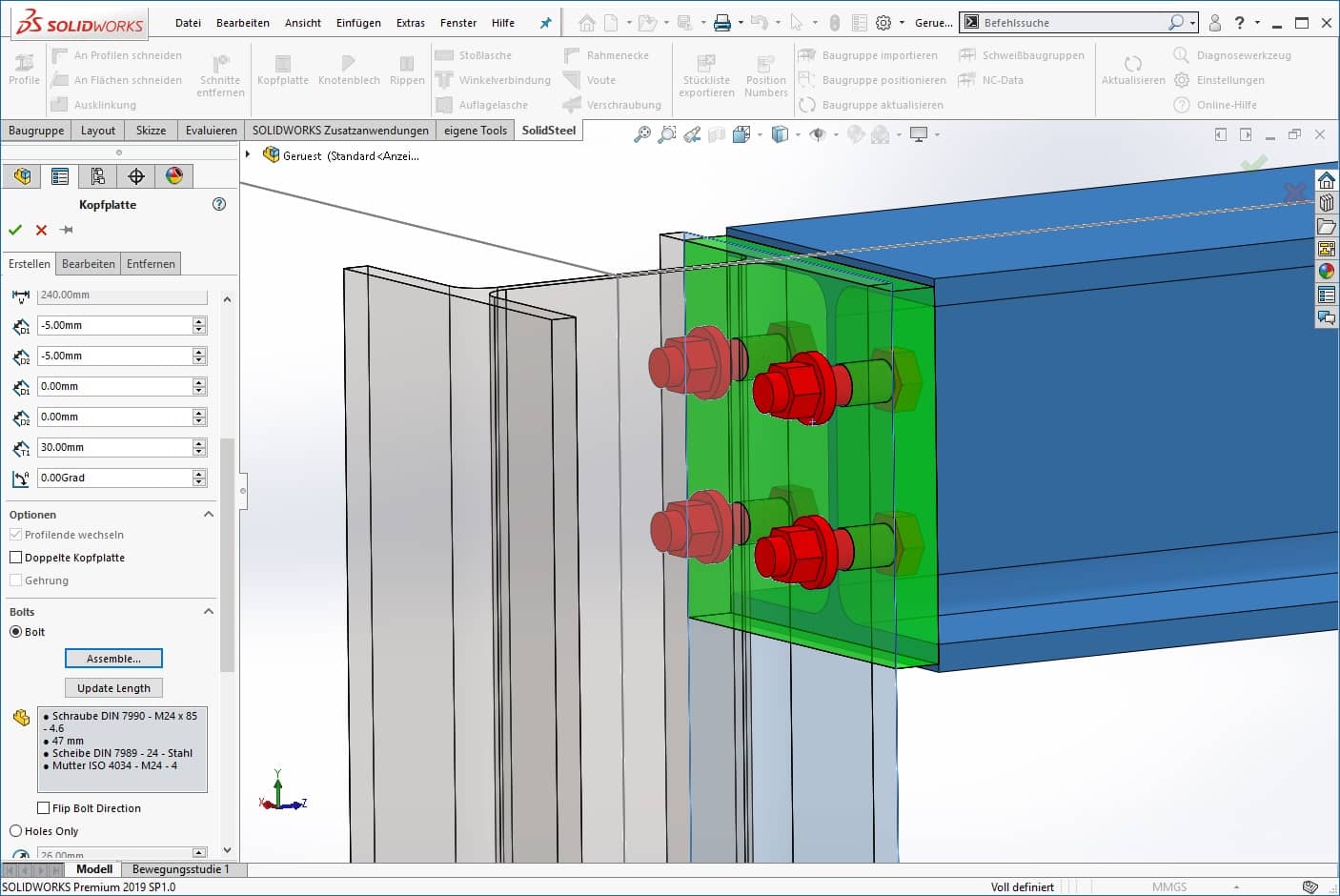

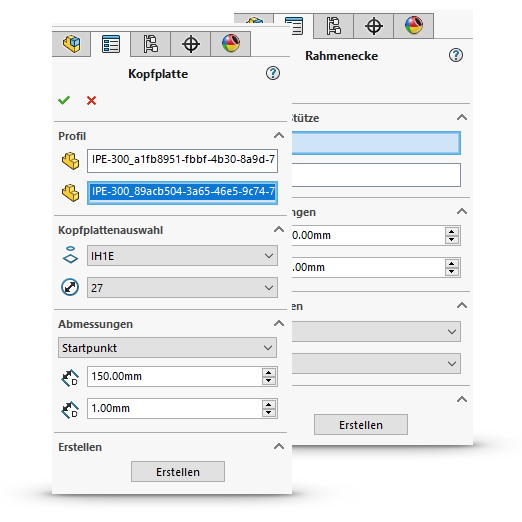

Koncová doska

Pre najvyššiu možnú účinnosť a krátke výberové zoznamy ponúka SolidSteel parametric presne tie typy čelných dosiek, ktoré zodpovedajú vybraným profilom podľa normy. V kombinácii s režimom prehľadného náhľadu je možné správne pripojenie koncovej dosky umiestniť veľmi rýchlo. So SolidSteel parametric pre SOLIDWORKS sú v zásade k dispozícii rôzne varianty pripojení čelných dosiek.

Dodávaná knižnica čelných dosiek obsahuje tuhé čelné dosky pre I-profily v súlade s nemeckou štandardnou referenciou „typisierte Anschlüsse im Stahlhochbau“. So zdieľanou knižnicou môže pracovať viac používateľov, ak je uložená na sieťovej jednotke. V pohodlných ponukách je samozrejme možné individuálne nastaviť všetky parametre, ako je veľkosť čelných dosiek, vzory otvorov a oveľa viac. Tieto užívateľsky definované čelné dosky môžu byť vytvorené, uložené a znovu použité.

Pri vytváraní čelných dosiek je možné priamo zvoliť vhodné skrutky alebo celé súpravy skrutiek. Toto sa vykonáva v našom praktickom sprievodcovi skrutkami, ktorý je súčasťou každej parametrickej inštalácie SolidSteel.

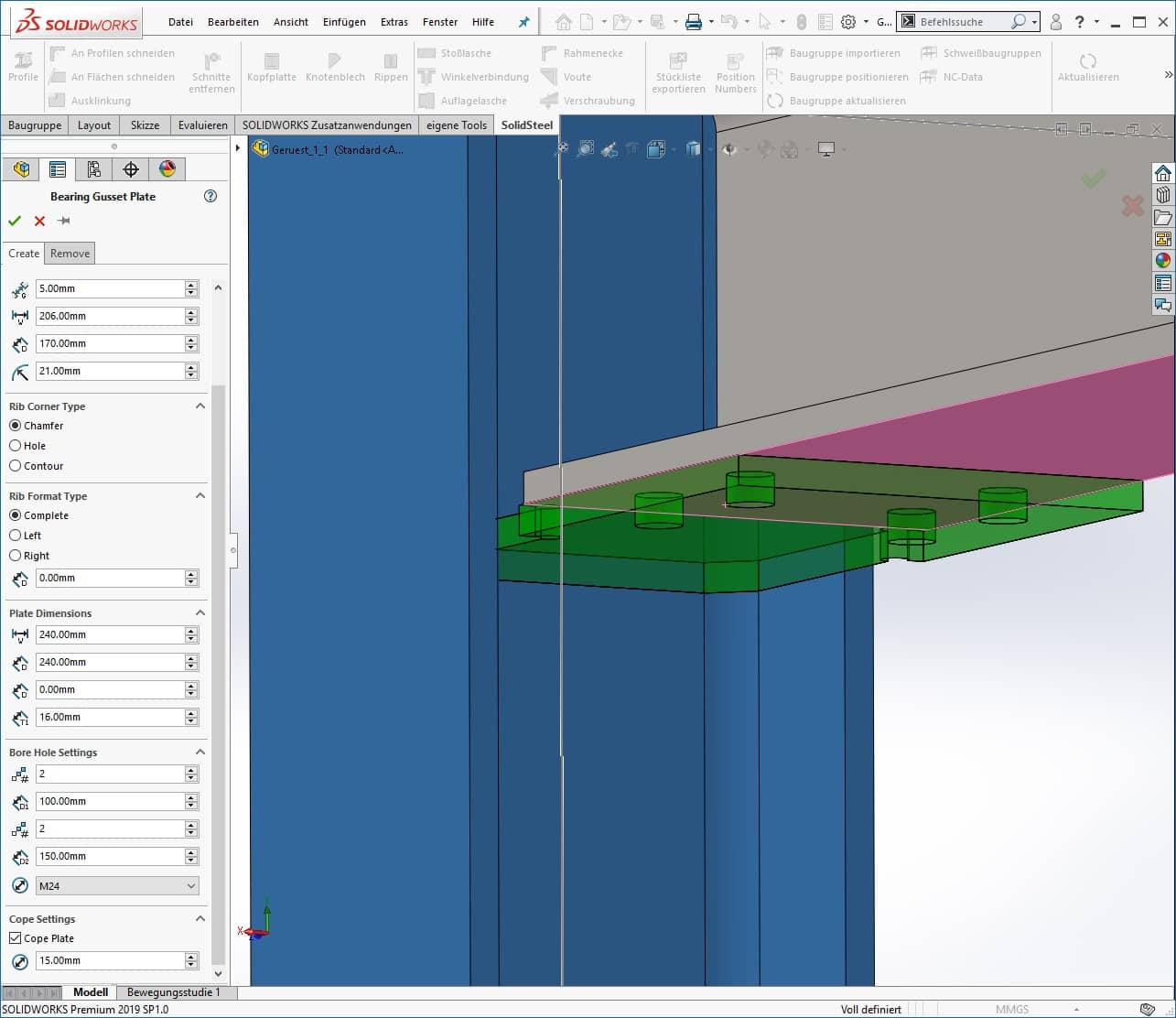

Styčné dosky

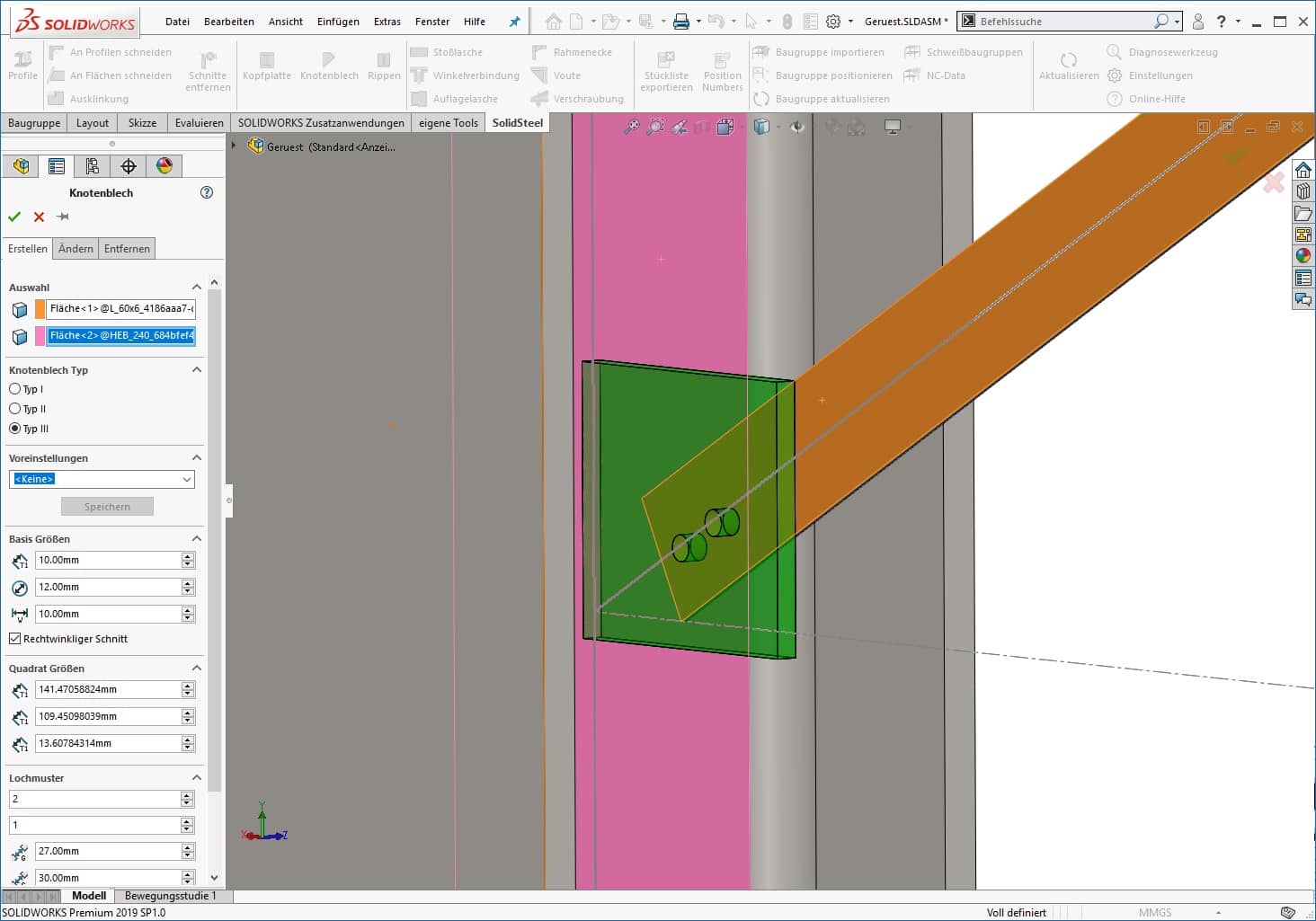

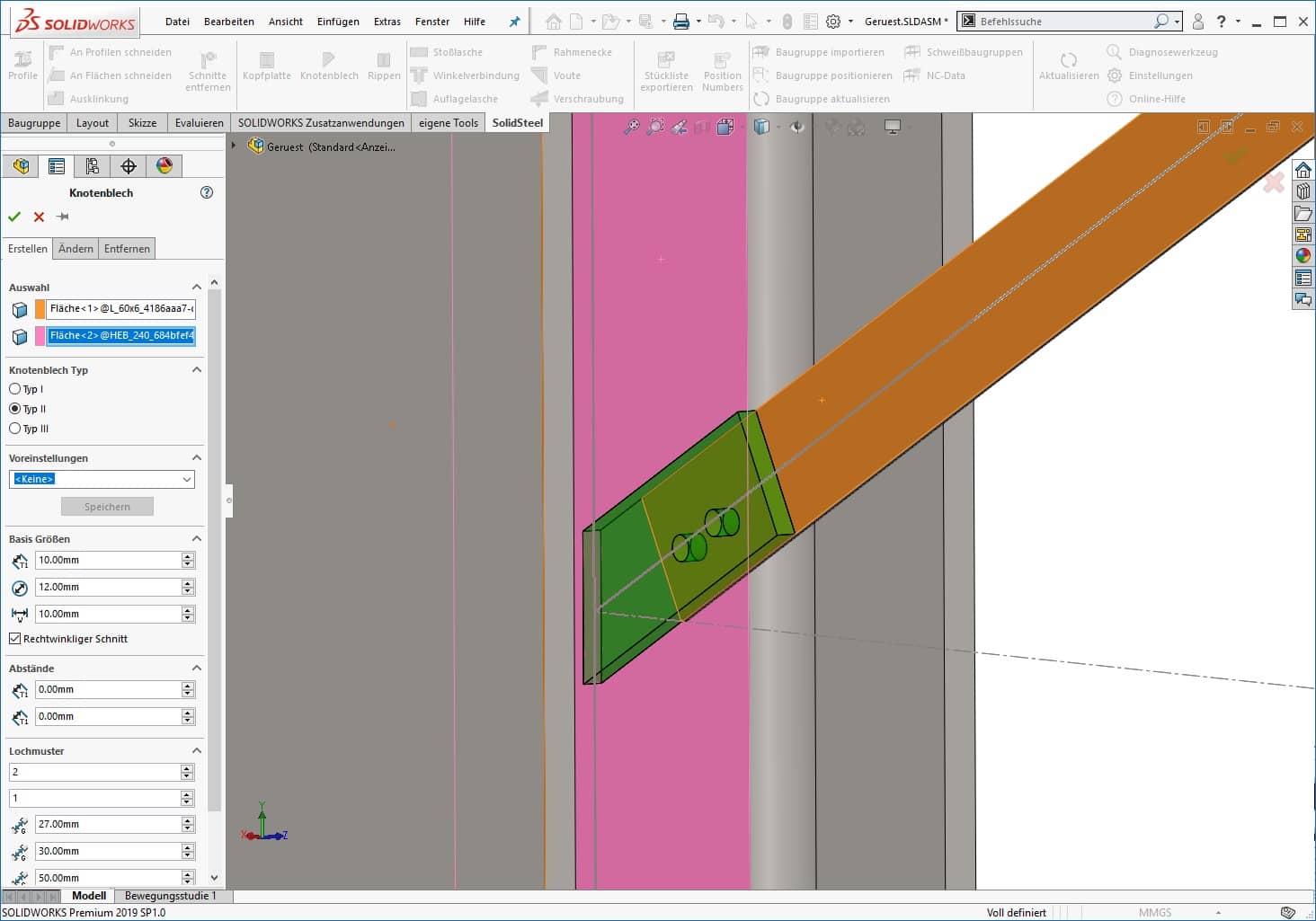

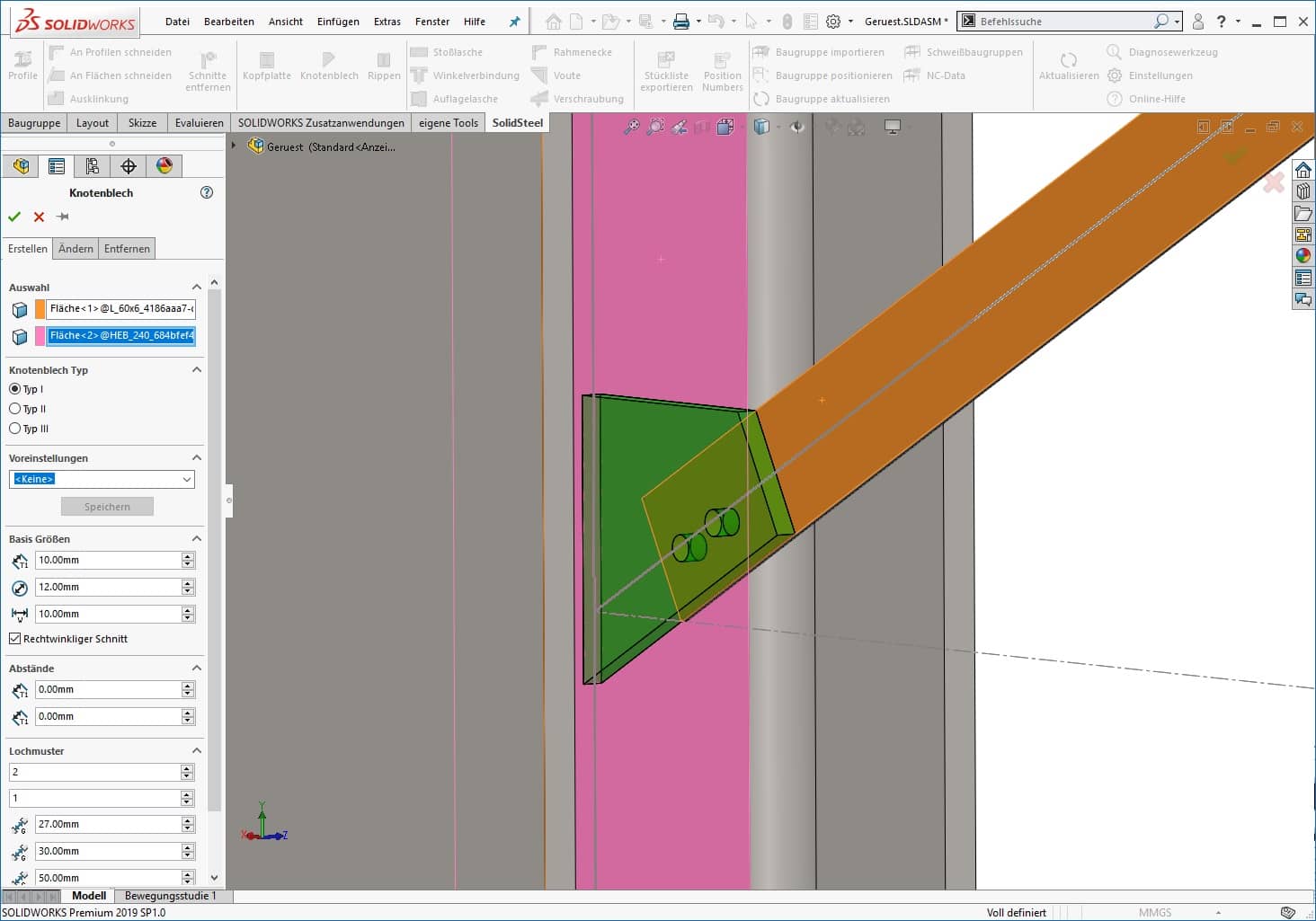

Dosky vystuženia môžu byť navrhnuté pomocou parametrického riešenia SolidSteel len pomocou niekoľkých kliknutí. Profil je nastavený zodpovedajúcim spôsobom, je vložená styčná doska a do otvoru je zavedený vzor otvoru. Pri vytváraní si môžete vybrať z troch rôznych typov a všetky potrebné parametre je možné upraviť v praktických ponukách. Okrem priemeru vŕtania je možné do styčných dosiek zvoliť aj skrutku alebo kompletnú sadu skrutiek.

Ak sa zmení oceľová konštrukcia, diagonály sa môžu zmeniť. To potom vyžaduje úplnú zmenu tvaru styčných dosiek. SolidSteel parametric pre SOLIDWORKS tiež zaisťuje, že v týchto prípadoch sa doskové dosky automaticky prispôsobia zmenenej situácii.

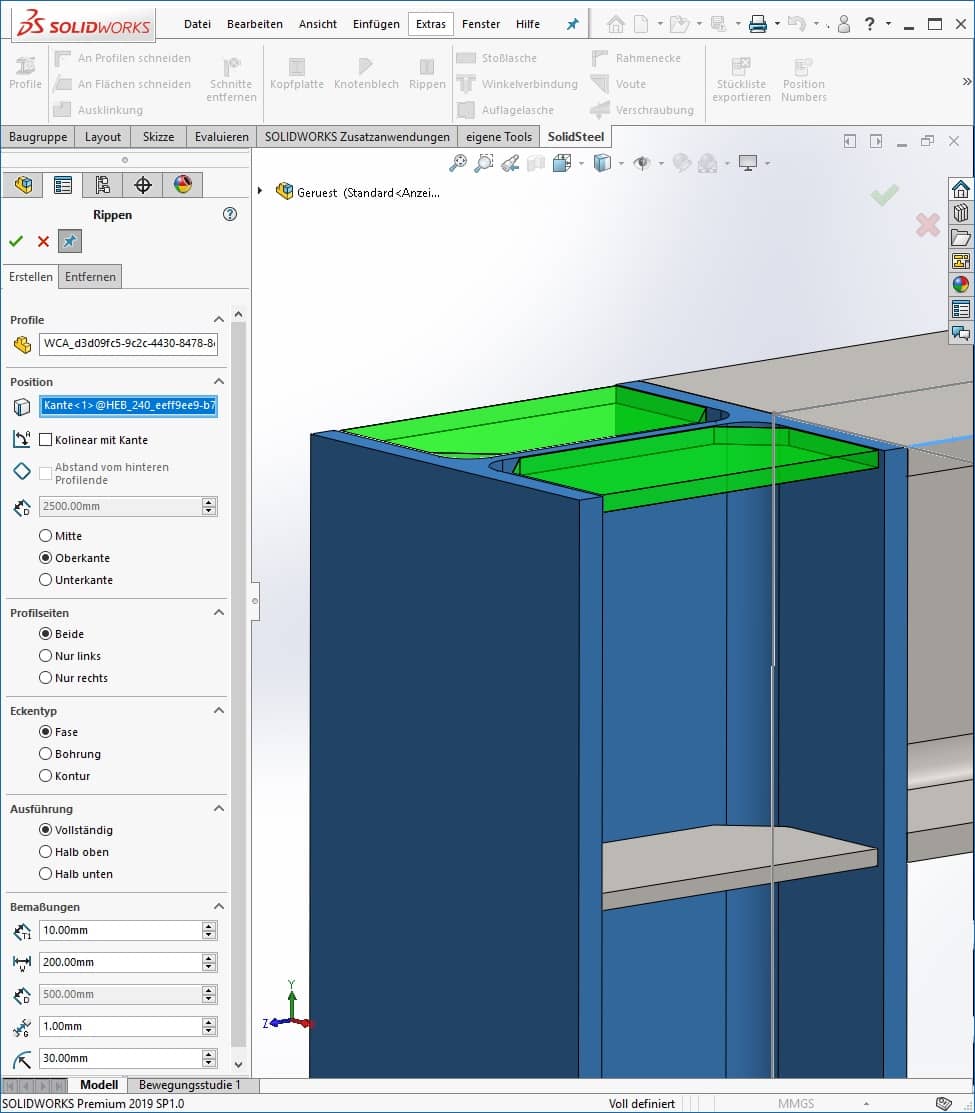

Výstuhy

Výstuhy môžu byť umiestnené veľmi pohodlne pomocou parametrického riešenia SolidSteel pre SOLIDWORKS. Môžu byť umiestnené na konkrétnych miestach v profile alebo pozdĺž existujúcich hrán v konštrukcii. Pre výstuhy sú k dispozícii tri rôzne rohy. Tiež si môžete vybrať, či výstuha vyplní celú šírku profilu alebo napríklad iba polovicu. V oboch prípadoch je možné všetky rozmery zmeniť manuálne.

V závislosti od individuálnych nastavení používateľa sa výstuhy automaticky umiestnia do zváraných zostáv komponentov. Preto je profil vždy hlavnou časťou a zvárané komponenty, ako sú výstuhy, sú bočnými časťami.

Staps, Fish Joints a ďalšie

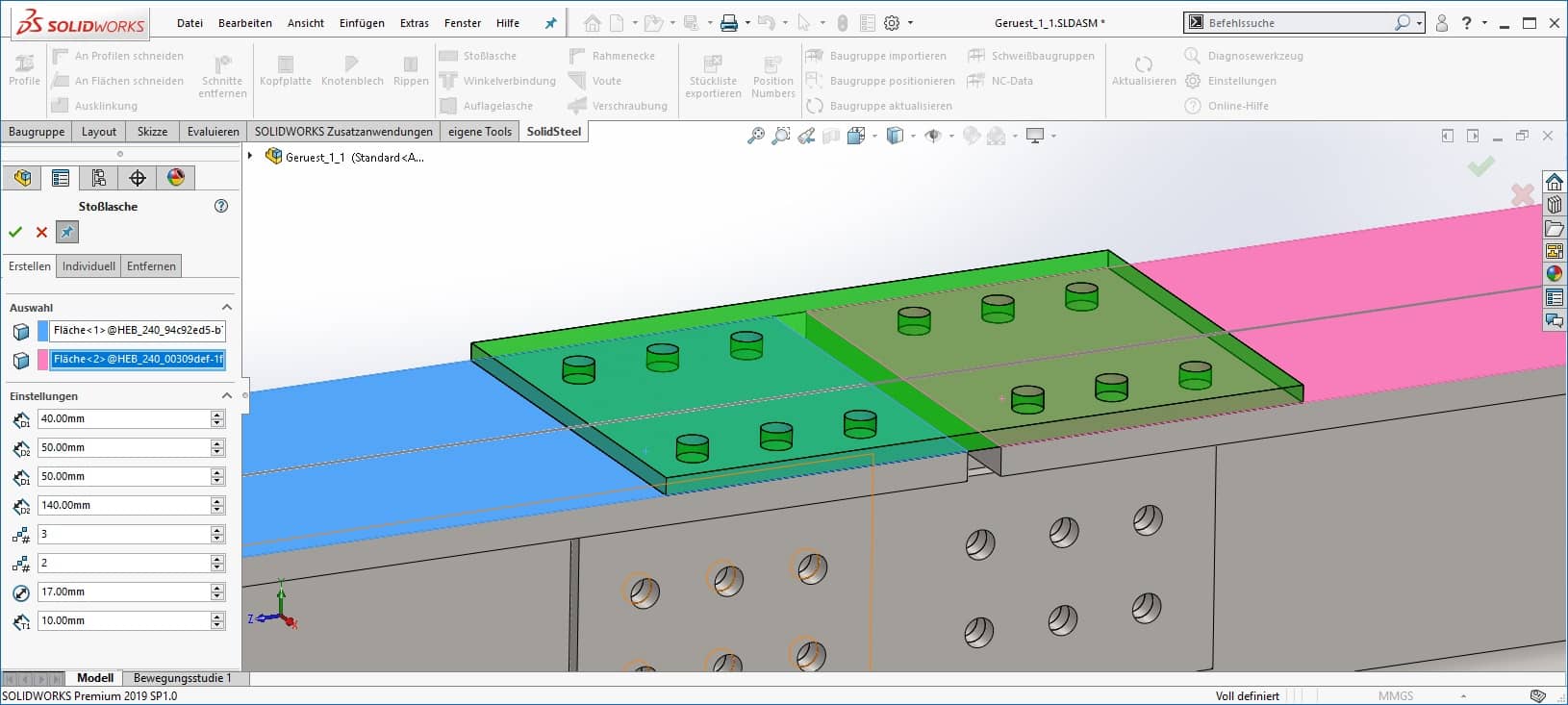

Staps, Fish Joints a iné sú tiež dostupné v SolidSteel parametric pre SOLIDWORKS v rôznych tvaroch.Tieto spojenia sa vždy spájajú medzi dvoma povrchmi alebo medzi profilom a povrchom. Všetky nastavenia, ako je vzor dier alebo veľkosť, je možné individuálne upravovať v pohodlných ponukách.

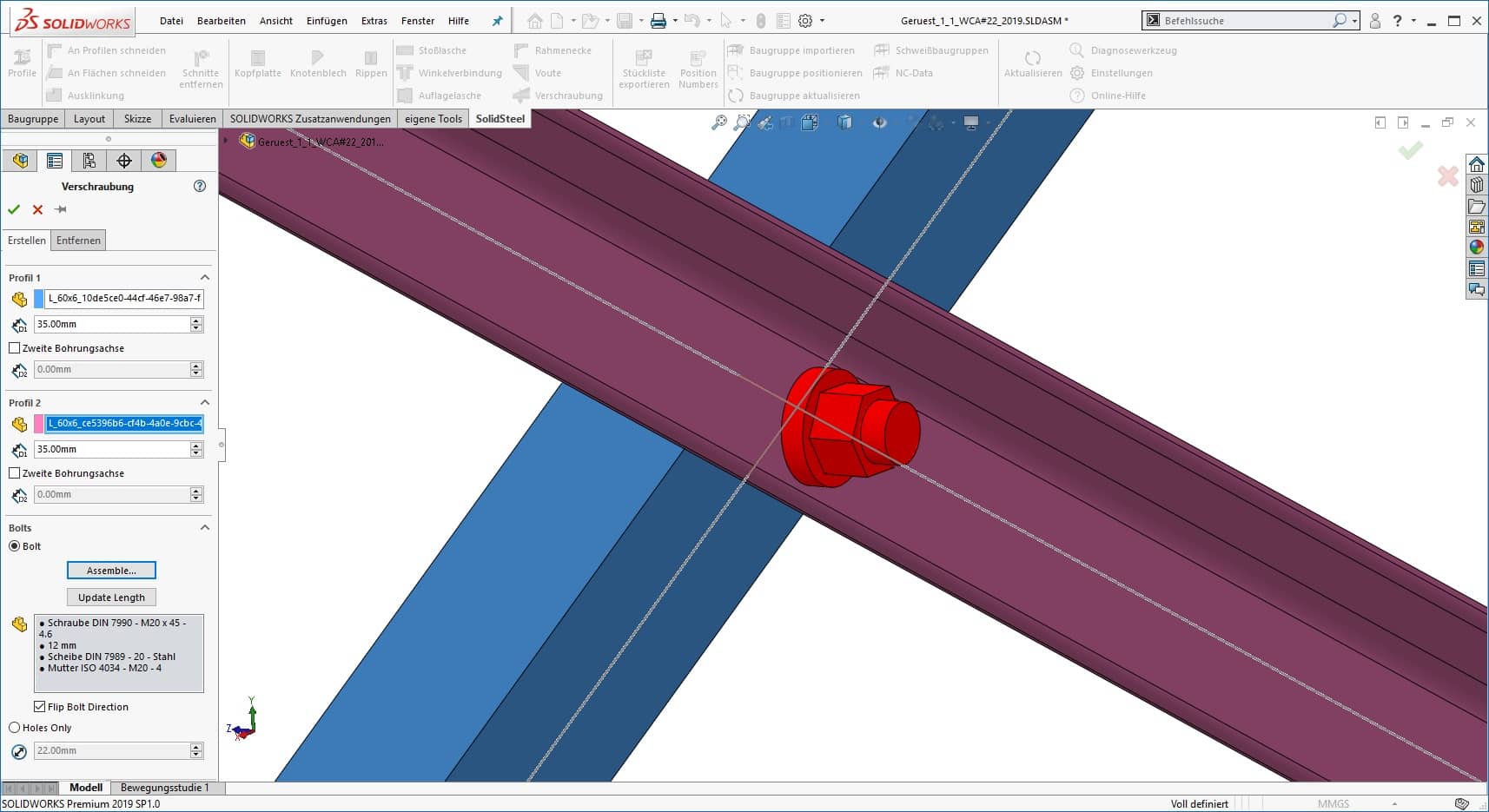

Jednoduché skrutkové spoje

V mnohých prípadoch sú profily iba zoskrutkované. Z tohto dôvodu sú potrebné vhodné otvory v profiloch. Táto funkcia je teraz k dispozícii aj v SolidSteel parametric pre SOLIDWORKS. Pri vytváraní otvorov je možné priamo zvoliť vhodné skrutky alebo celé sady skrutiek. Preto máme pohodlného pomocníka so skrutkami, ktorý je súčasťou každej parametrickej inštalácie SolidSteel.



Uhlové spojenie klipu

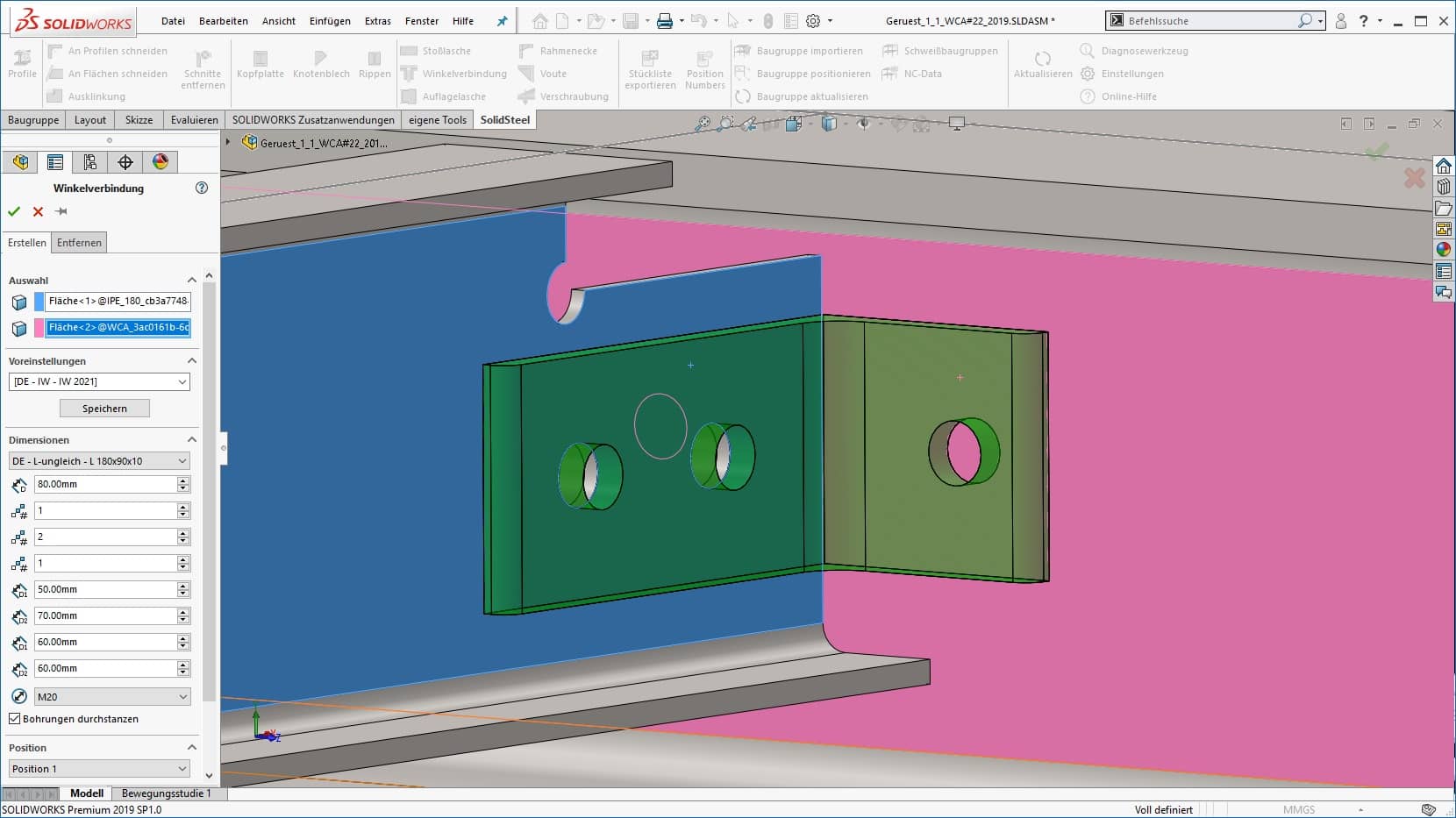

V novej verzii riešenia SolidSteel parametric je možné umiestniť klasické spojovacie uhly veľmi ľahko a rýchlo. Spoje vyrobené z L-profilov môžu byť umiestnené medzi dvoma povrchmi v konštrukcii.
Zahrnutá je knižnica s niektorými štandardnými pripojeniami. Takže štandardné pripojenia sa dajú použiť priamo, môžu sa načítať a upraviť, alebo je možné nastaviť úplne individuálne podmienky. Jednotlivé pripojenia môžu byť uložené v databáze, a tak je možné vytvoriť štandardnú knižnicu definovanú používateľom.

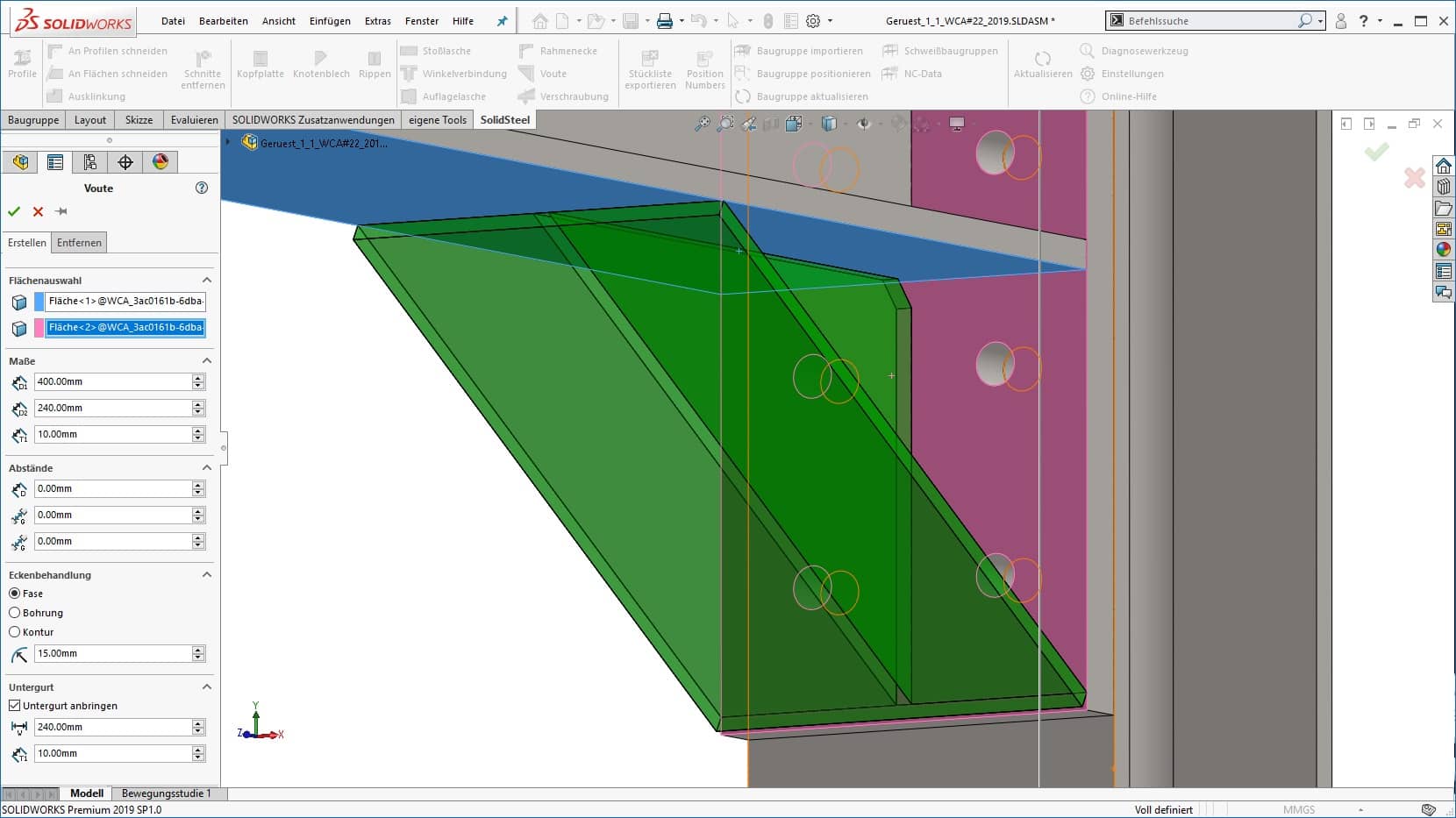

Roh rámu

SolidSteel znižuje námahu pri konštrukcii rohov rámu s veľkým počtom jednotlivých častí iba na niekoľko kliknutí myšou ... Vyberte profily, zadajte parametre rohu rámu - hotovo!
Okrem toho je možné navzájom kombinovať všetky jednotlivé funkcie, ako sú čelné dosky, nosné dosky a výstuhy. Akýkoľvek roh rámu je teda veľmi variabilný a môže byť navrhnutý akýmkoľvek spôsobom. Nezáleží na tom, či by sa mali zmeniť rozmery alebo definícia použitých častí, ako je hrúbka plechových častí alebo podrobnosti koncových dosiek. Všetko je variabilné a flexibilné.

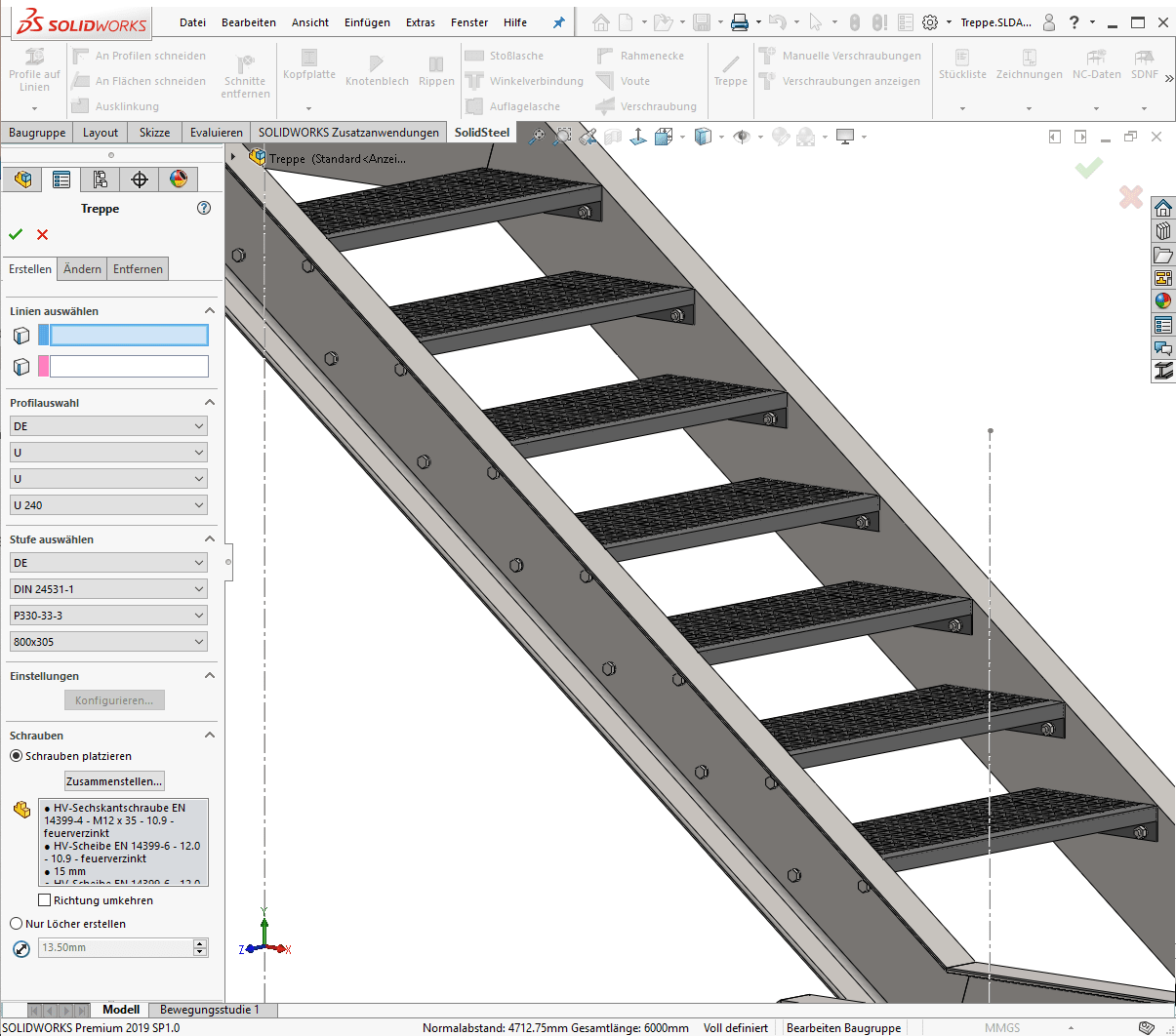

Schody

Vytvárajte priemyselné schody

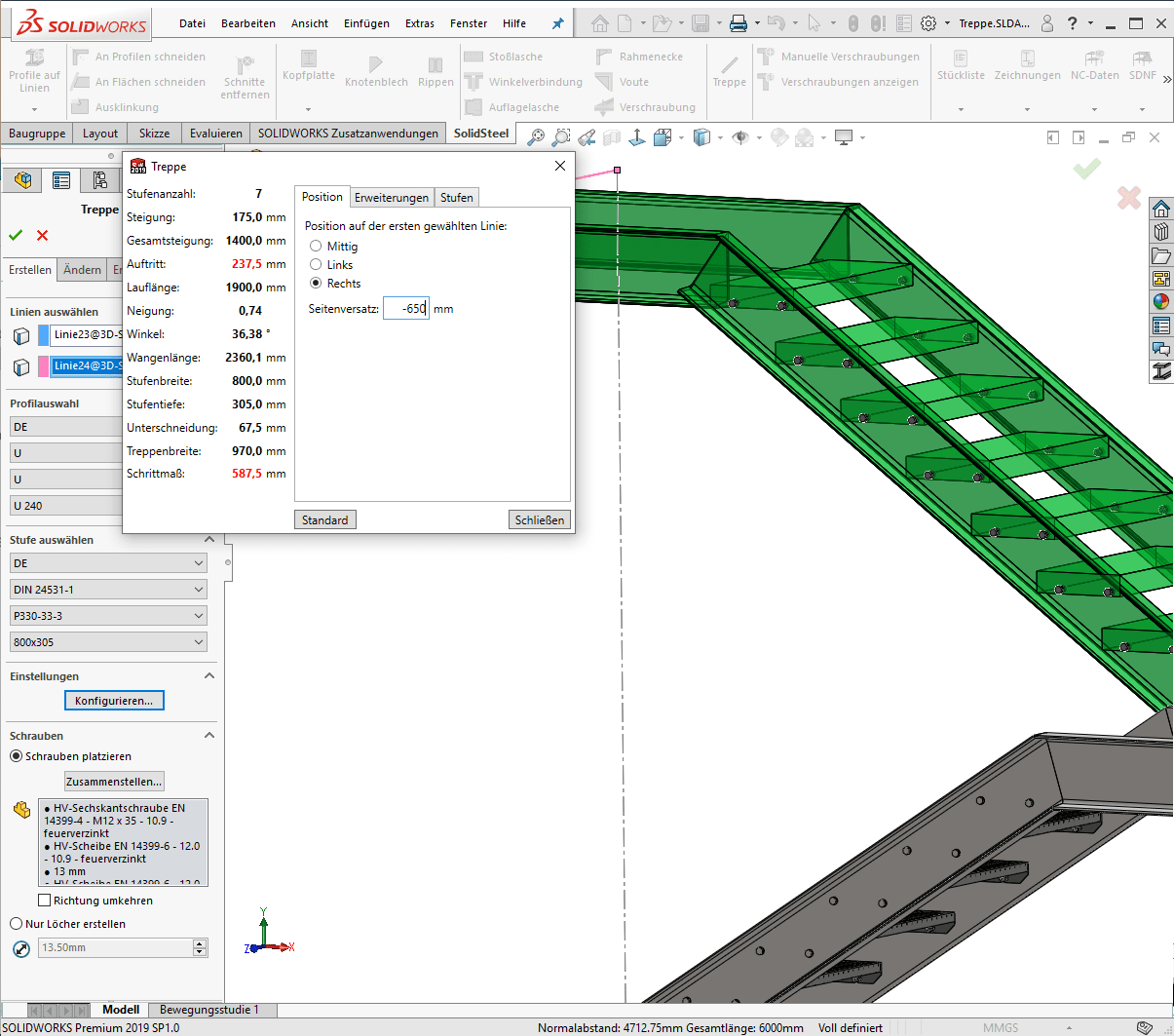

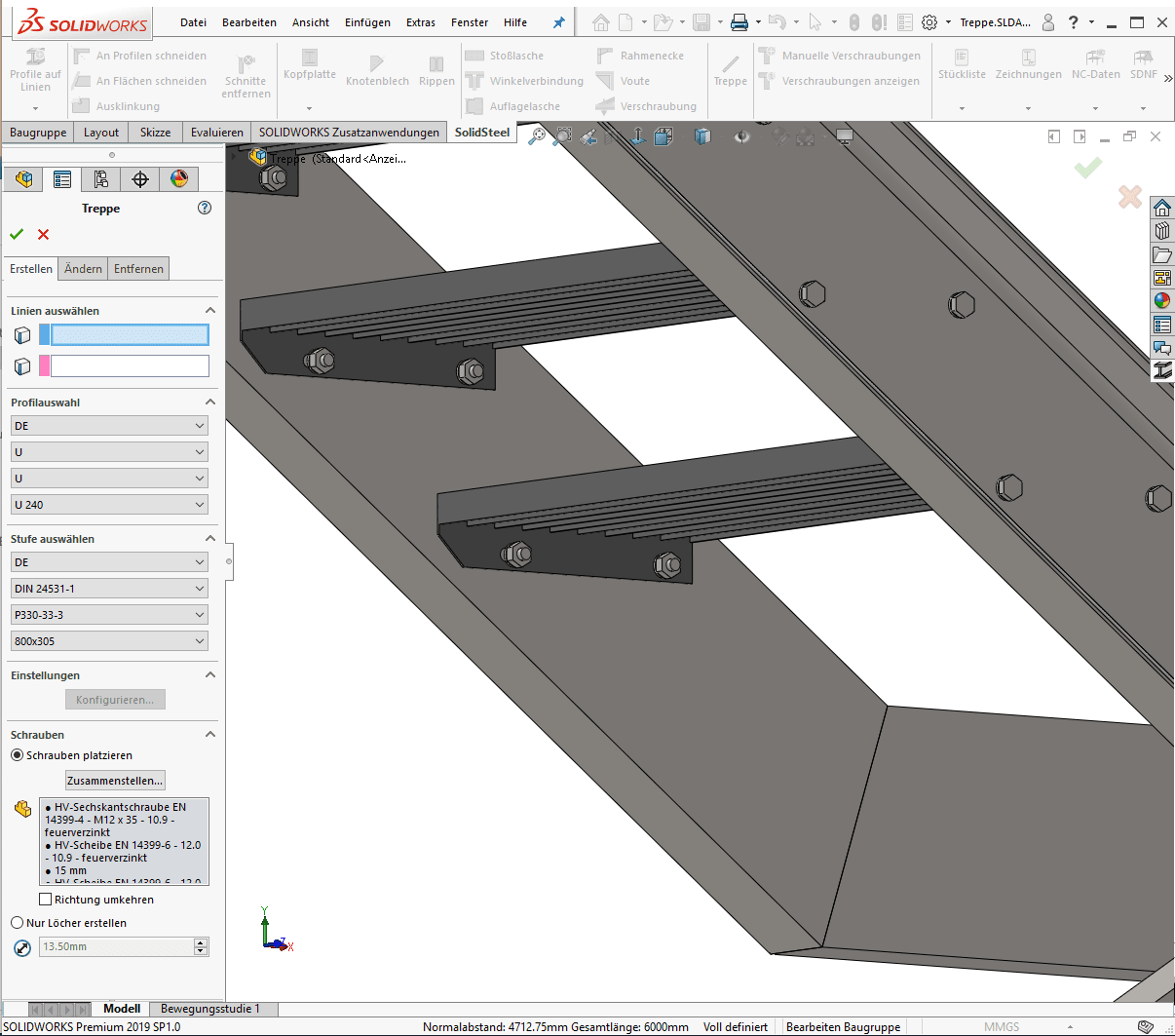

Pomocou SolidSteel parametric pre SOLIDWORKS je možné priemyselné schody vytvoriť niekoľkými kliknutiami a v priebehu niekoľkých sekúnd. Za týmto účelom sa počiatočný a konečný bod schodov určuje priamo v 3D modeli. Rovnako ako u všetkých parametrických funkcií SolidSteel je tiež možné úplne prispôsobiť otvor schodiska. Môžu sa vytvoriť nástupné plošiny pre schody, môžu sa pridať kompenzácie výšok podlahy alebo je možné individuálne zmeniť polohu schodišťa. Pri vytvorení schodiska bude vytvorených až 6 profilov úplne automaticky, rezaných pokosovým rezom a automaticky vložených do zostavy zváraných zostáv. Taktiež budú umiestnené schodiskové stupne, vyvŕtané budú otvory do bočných stien  a budú vytvorené potrebné skrutky.

Knižnice
Na vytvorenie rámov schodov je k dispozícii komplexná knižnica profilov parametrického systému SolidSteel. K dispozícii je tiež knižnica so schodovými stupňami. Knižnica obsahuje viac ako 100 rôznych štandardných schodových krokov. Z tohto dôvodu môže byť táto knižnica rozšírená o kroky definované používateľom. Neexistujú žiadne obmedzenia.

Zmeny
Ak sa prekročia limitné hodnoty definované používateľom, SolidSteel parametric pošle užívateľovi varovanie, že schodisko nemusí byť správne pri vytváraní schodiska alebo pri parametrickej zmene dizajnu. Užívateľ tak má vždy kontrolu nad tým, či schodisko vyhovuje požiadavkám aktuálneho projektu.

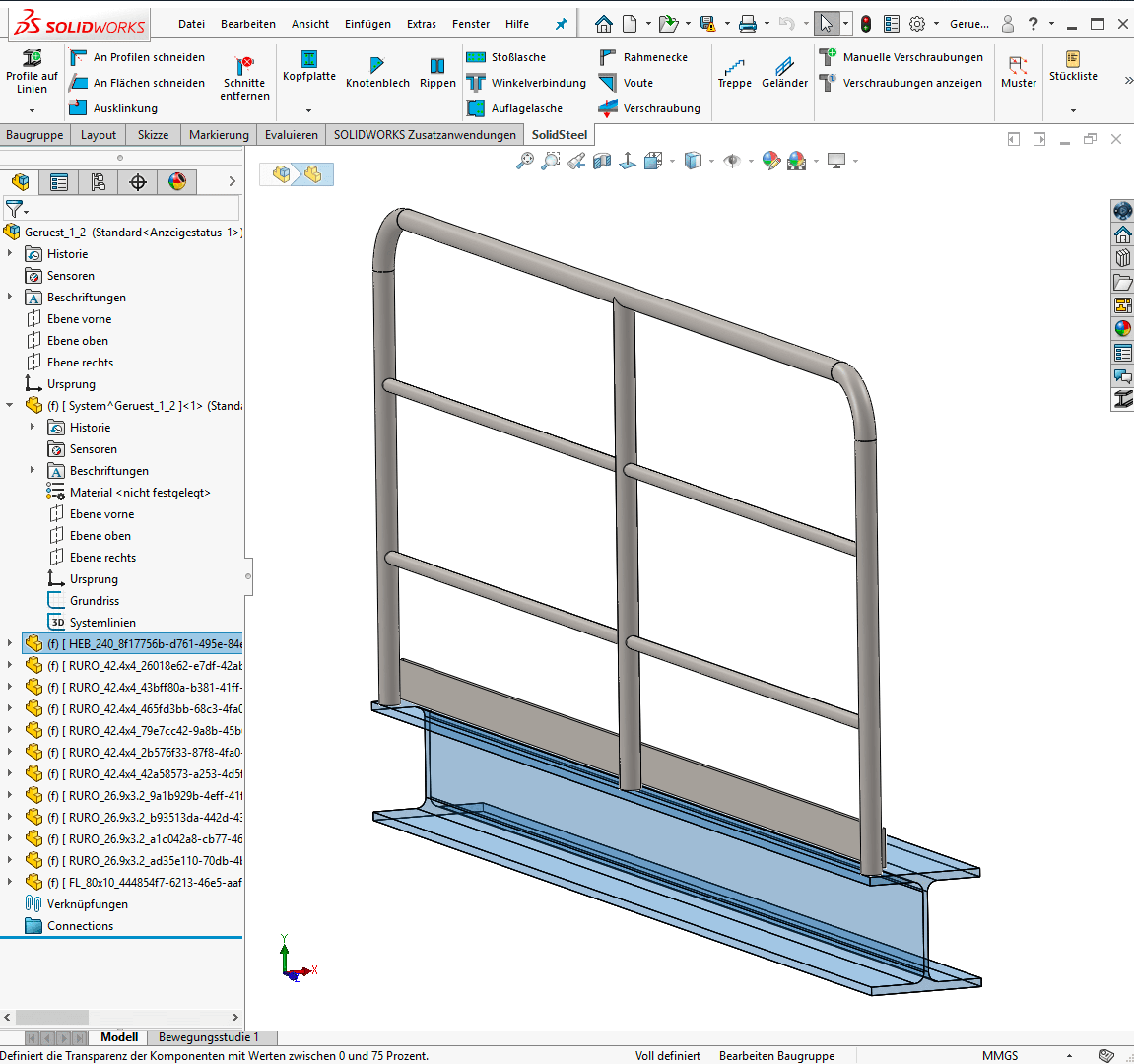

Zábradlie

Segmentové zábradlia

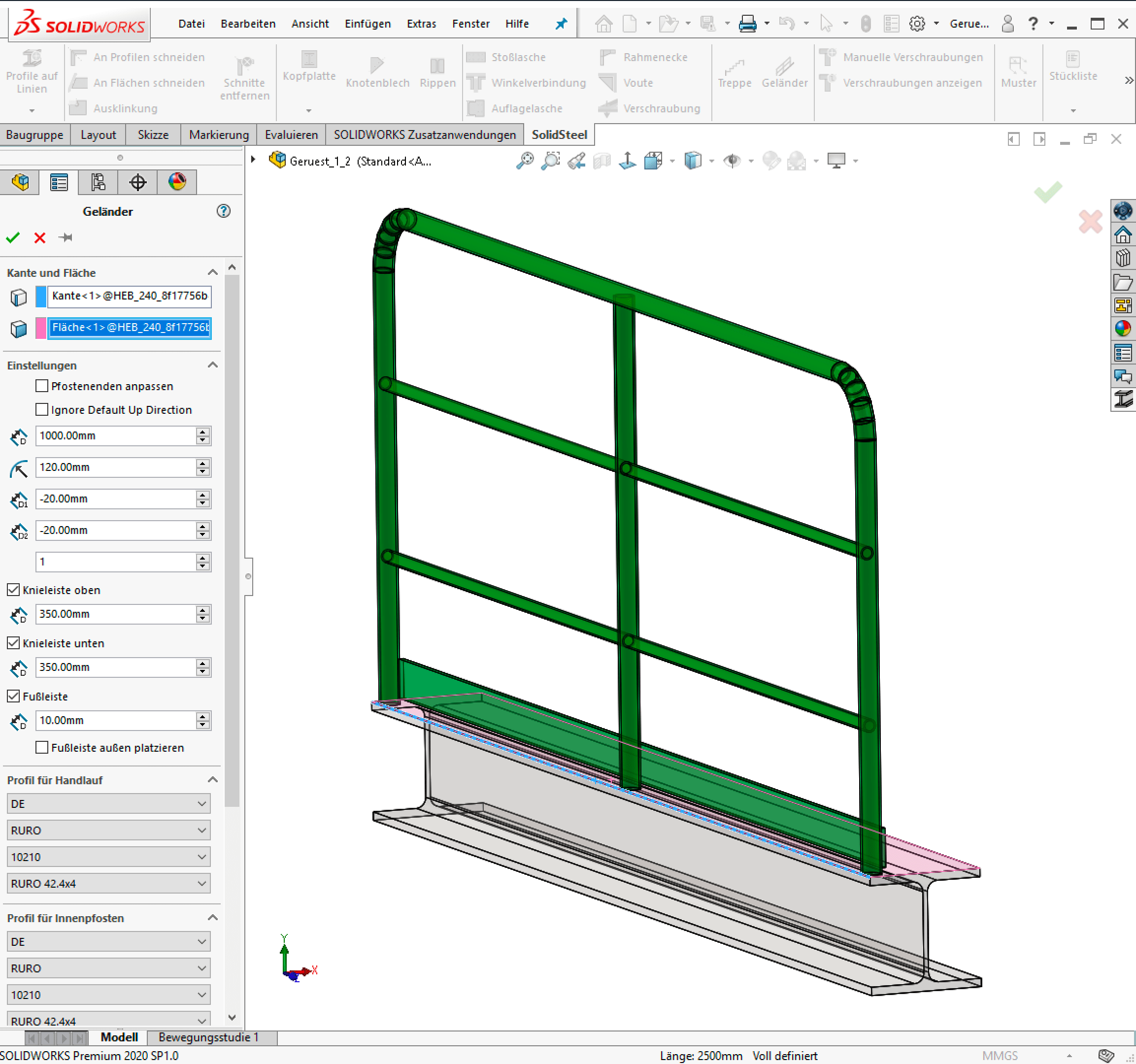

SolidSteel parametric pre SOLIDWORKS ponúka  možnosť automaticky generovať segmentové zábradlia. Vyžaduje sa iba výber referenčnej hrany a oblasti pripojenia v 3D modeli. Používateľ potom dostane ukážku a môže nakonfigurovať zábradlie individuálne. Počas konfigurácie sa ukážka neustále aktualizuje.
Okrem geometrických nastavení, ako sú odsadenia, celková výška zábradlia, presná poloha, ktorú si môže užívateľ zvoliť, môže si navyše nastaviť, či a na akej pozícii by sa mali pripevňovať konzoly na kolená, či by sa mala pripevňovať základná doska, koľko stĺpikov by sa malo inštalovať a oveľa viac.
Po kliknutí na tlačidlo "Použiť" sa zábradlie vytvorí podľa požiadaviek používateľa. Všetky jednotlivé profily (stĺpy, zábradlia, soklové lišty, zakrivené rohové profily a ďalšie) sa k dizajnu pridajú ako súčasti SOLIDWORKSu. Časti budú voliteľne súčasťou podzostavy.



Zoznamy jednotlivých dielov

Export účtov materiálu

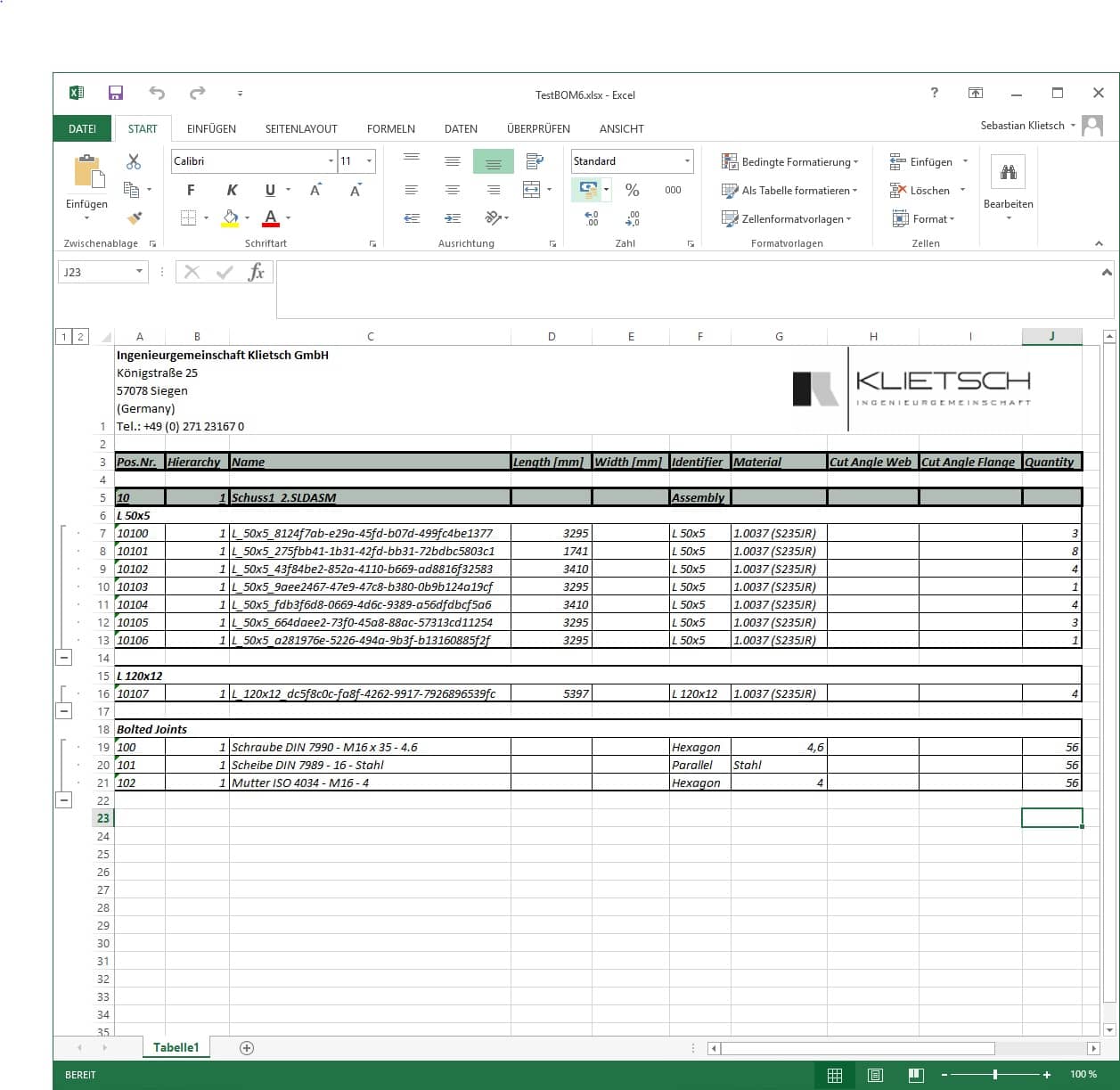

Účty materiálu je možné exportovať do Excelu. Preto je možné použiť nové individuálne šablóny. Tieto šablóny kontrolujú vzhľad a obsah kusovníka.
Výpis možného obsahu: číslo pozície, zostava, názov, hmotnosť, obchodná hmotnosť, plocha plášťa, informácie o strihu, a mnoho ďalších. Čísla pozícií môžu byť priradené automaticky aj manuálne. Tento proces dopĺňa veľa užívateľsky definovaných nastavení, ako je prideľovanie špeciálnych číselných rozsahov pre rôzne časti alebo výber jednotlivých oddeľovačov.
Použité šablóny sú zostavené v jasnej schéme XML a môžu byť zostavené koncovým používateľom alebo obchodným partnerom v závislosti od osobných znalostí XML. Ako samostatná hlavička sa môže použiť obvyklá tabuľka Excel. Táto hlavička môže obsahovať logo, adresu, číslo objednávky a mnoho ďalších všeobecných informácií.

Pozičné čísla

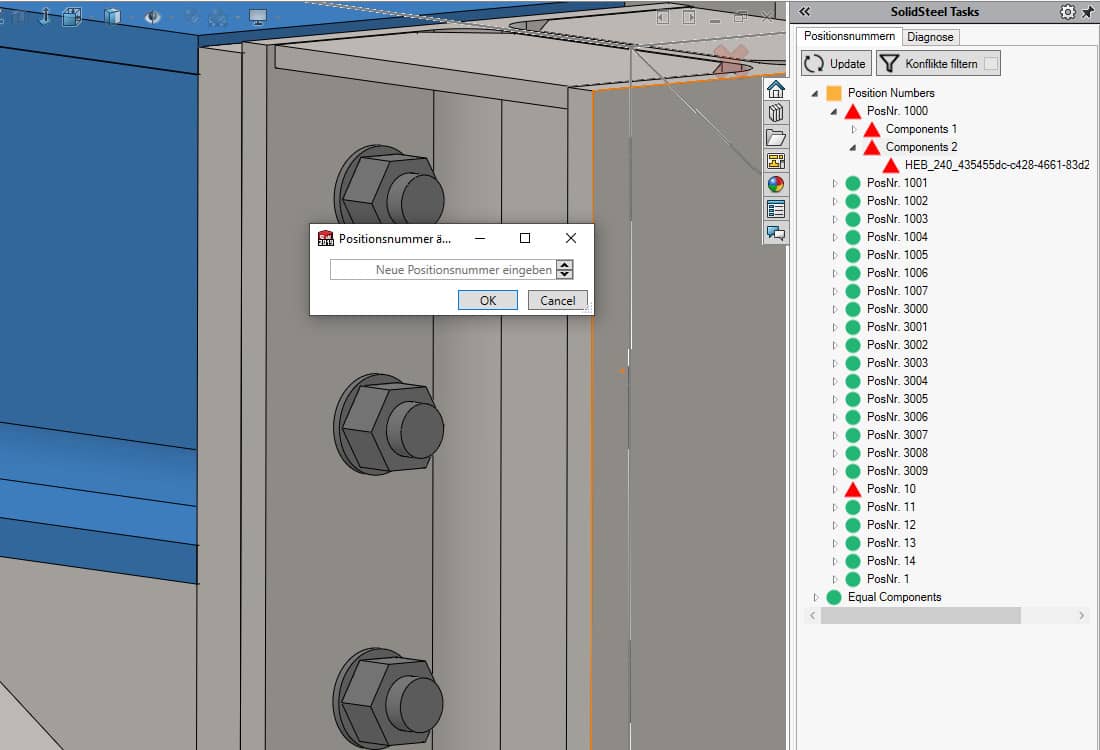

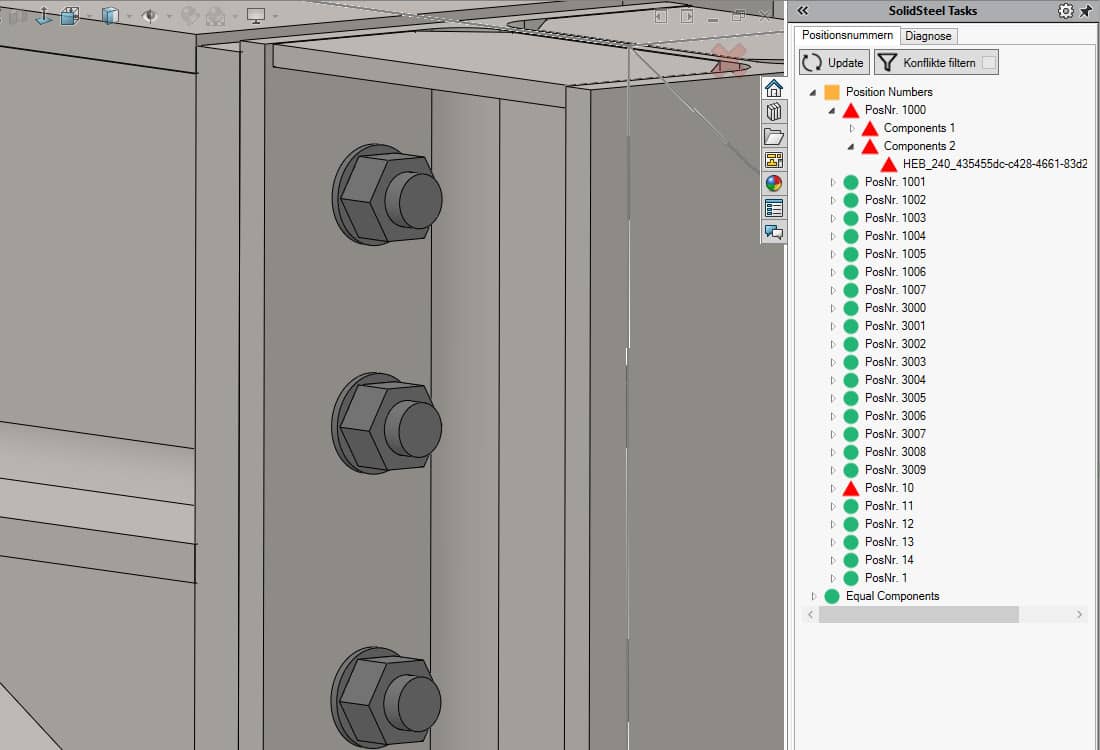

Proces udeľovania čísel pozícií je dôležitým aspektom tvorby účtov/ zoznamov materiálu. V SolidSteel parametric pre SOLIDWORKS sa čísla pozícií prideľujú pomocou výkonného algoritmu. Súčasne je k dispozícii geometrické rozpoznávanie identických častí a kontroluje, či sa v návrhu nachádzajú rovnaké časti. Ak áno, dostanú rovnaké číslo pozície.
Ak po priradení čísel pozícií znova zmeníte vzhľad, parameter SolidSteel skontroluje, či to nemá vplyv na čísla pozícií dielcov. Možným konfliktom môže byť to, že existujú rôzne časti s podobným číslom pozície. Vďaka inteligentnej správe častí dostane používateľ varovanie a je schopný konflikt vyriešiť. Takže si môžete byť istí, že sú vaše zoznamy dielov správne.



SOLIDWORKS BOMs

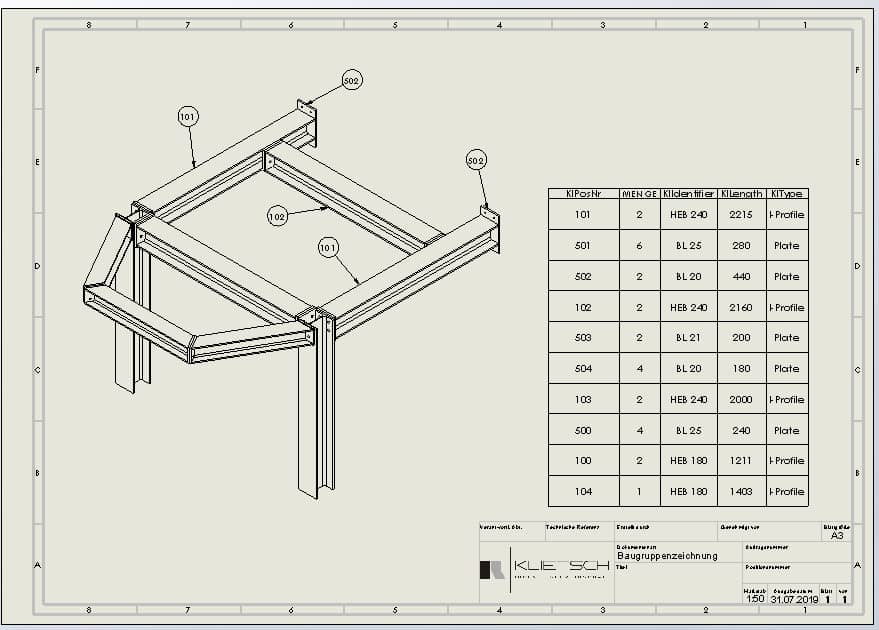

Ak nechcete exportovať svoje účty materiálu do Excelu alebo ak chcete mať kusovník na výkrese SOLIDWORKS, môžete to urobiť pomocou štandardných funkcií SOLIDWORKS. Všetky údaje týkajúce sa zoznamu dielcov sú zapísané v užívateľsky definovaných vlastnostiach dielcov.
Pomocou čísel pozícií priradených pomocou SolidSteel parametric, môžete použiť aj geometrické rozpoznávanie identických častí. Toto je dostupné nielen pre jednotlivé diely, ale aj pre celé zváracie zostavy.



Automatizované výkresy

Výkresy

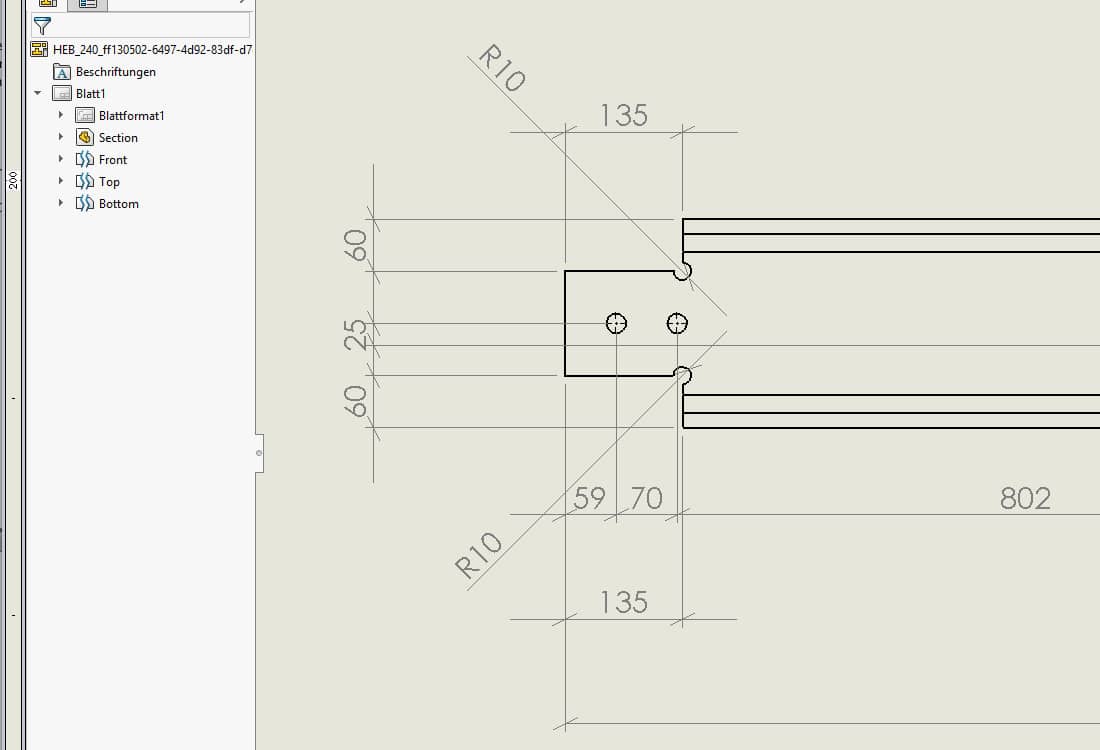

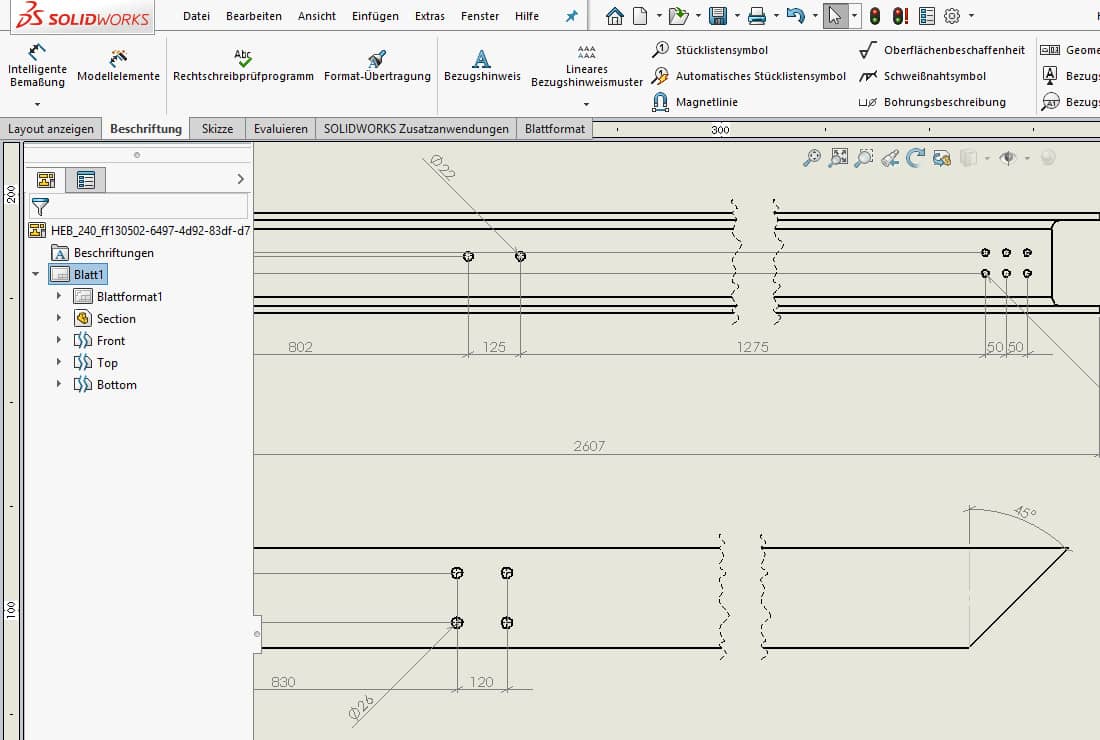

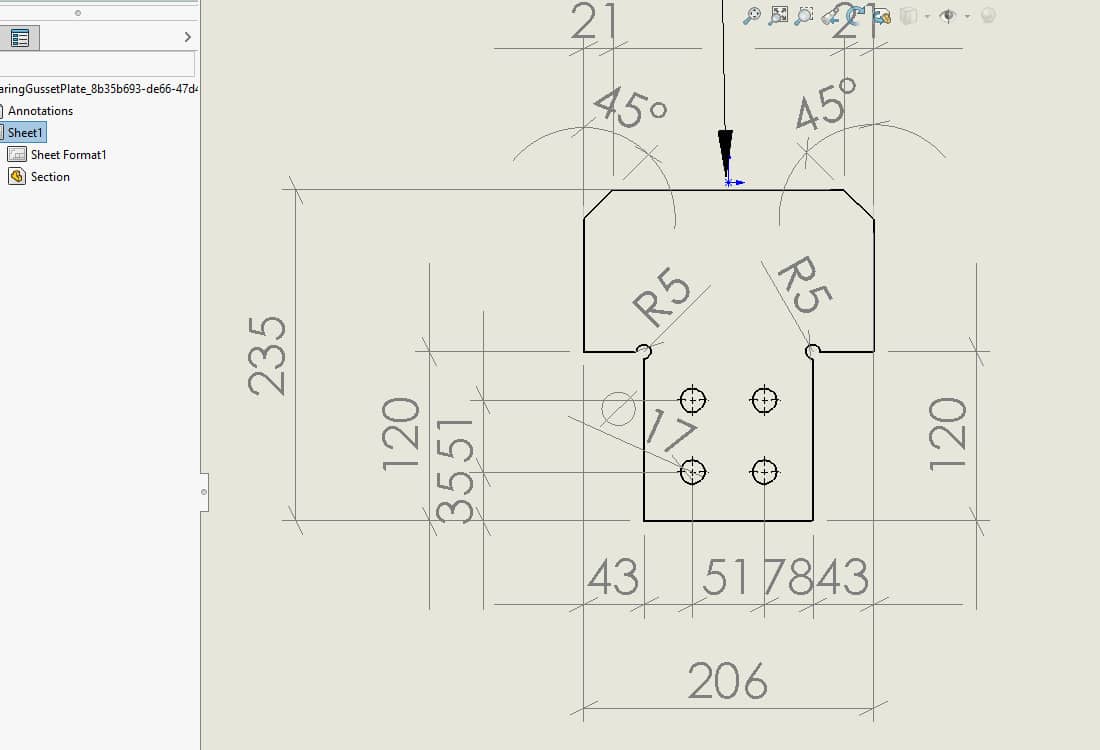

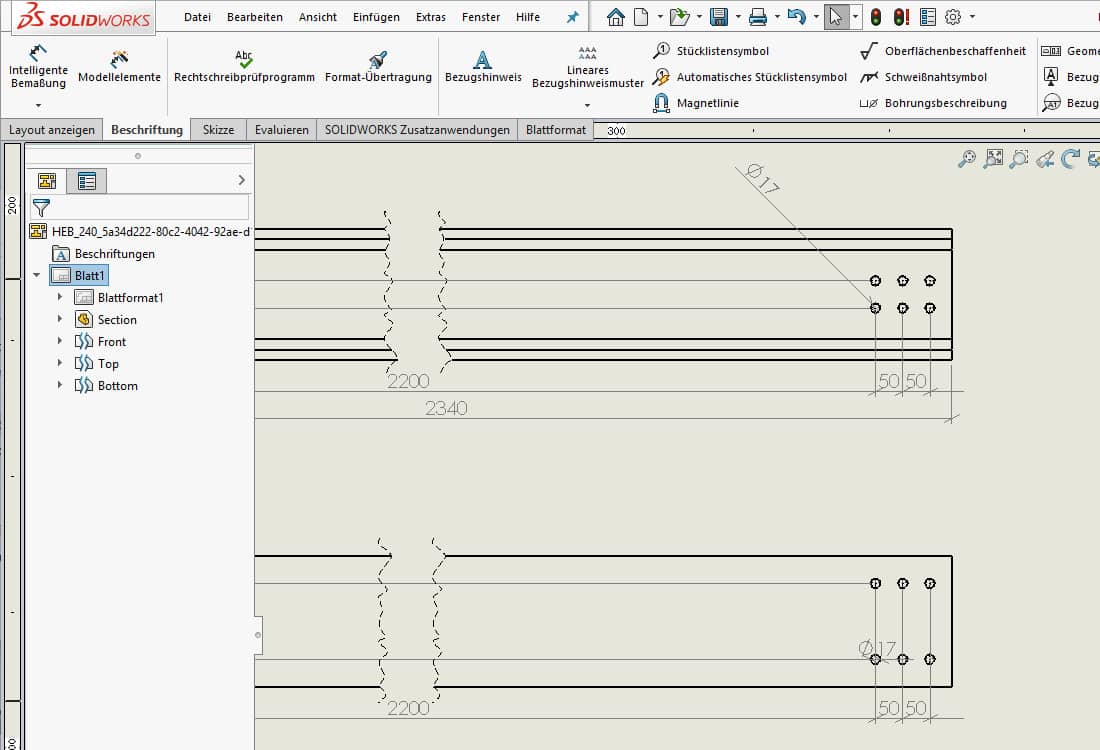

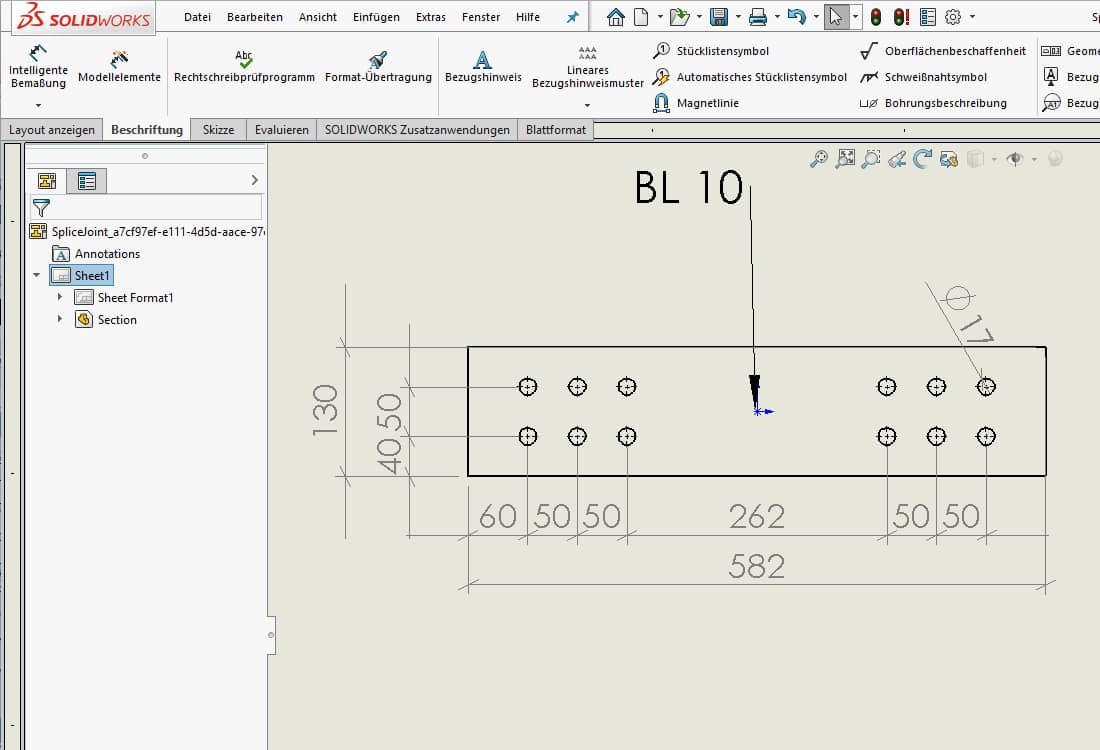

Skutočná práca sa často začína až po ukončení procesu navrhovania. Keď sú všetky profily a plechy dokončené do detailov, je potrebné urobiť dielenské výkresy pre všetky jednotlivé diely. Tu je na mieste podpora od SolidSteel parametric so svojimi špeciálnymi funkciami pre automatizované vytváranie dielenských výkresov pre profily, ako aj pre lišty.
Softvér používa inteligentné a výkonné algoritmy a automaticky určuje obrábanie častí, ktoré sú potom dimenzované. Zohľadnia sa pokosové rezy, rezy odrezkov, jednotlivé otvory alebo zložitý vzor dier. Ak je lúč príliš dlhý, lomové čiary sa umiestnia automaticky.
Pre individuálny dizajn výkresov môžete použiť všetky dobre známe funkcie SOLIDWORKS. SolidSteel parametric umiestňuje dielenské výkresy profilov alebo plechov na obvyklú šablónu výkresu SOLIDWORKS, ktorú je možné editovať jednotlivo.



Export DXF

Pomocou použitia moderných programov vkladania môžu byť desiatky plechových častí takmer automaticky odrezané z obrovského plechu. Väčšina z týchto softvérových riešení dokáže čítať výkresy DXF, a tak optimálne distribuovať vytvorené plechové časti na rezanom povrchu s malou spotrebou materiálu.

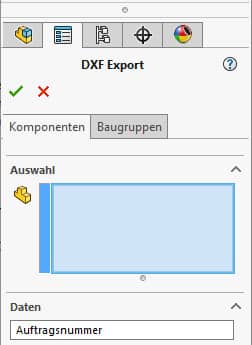

V SolidSteel parametric pre SOLIDWORKS je k dispozícii špeciálny export DXF. Softvér exportuje plechové súčasti automaticky vo formáte DXF na užívateľom definované úložisko. Takže všetky dátové súbory sú k dispozícii pre dokonalé následné spracovanie.

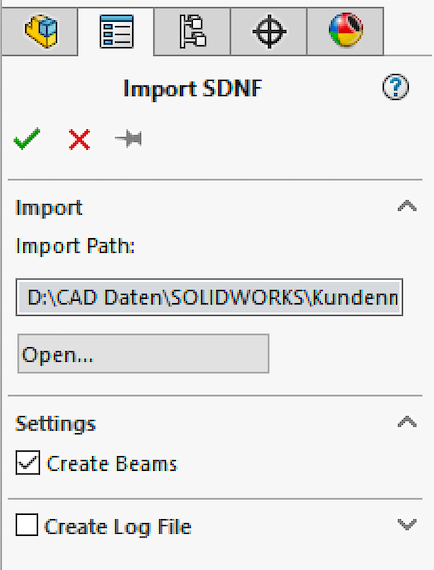

Rozhranie SDNF

Import a export súborov SDNF

S rozhraním SDNF parametrického systému SolidSteel pre SOLIDWORKS je veľmi ľahké spolupracovať s externými softvérovými riešeniami pre štrukturálnu analýzu.
SDNF je všeobecné rozhranie na výmenu údajov o oceľových konštrukciách.  Kompletné návrhy oceľových konštrukcií je možné importovať a exportovať vo formáte SDNF iba niekoľkými kliknutiami.

Inteligentná spolupráca

Ak sa teraz má statický výpočet vykonať v externom výpočtovom programe, môže sa návrh exportovať vo formáte SDNF a importovať do výpočtového programu. Teraz je možné pridať chýbajúce údaje, ako sú podpery, stupne voľnosti, zaťaženia a dokončiť štrukturálnu analýzu. V mnohých prípadoch analýza spôsobuje zmeny, ktoré sa musia preniesť do oceľovej konštrukcie SOLIDWORKS. Aby ste to dosiahli, návrh musí byť jednoducho exportovaný z výpočtového programu a importovaný späť do SOLIDWORKS pomocou SolidSteel parametric.

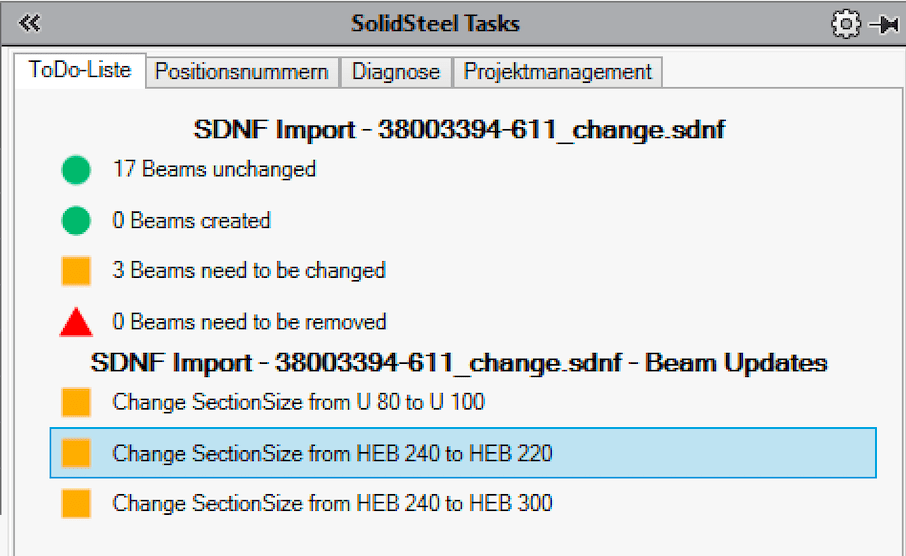

Inteligentné algoritmy parametrickej funkcie SolidSteel teraz porovnávajú novú importovanú konštrukciu s existujúcim modelom. Ak sa vo výpočtovom programe vykonali zmeny (napr. veľkosť profilu, rotácie, odstránené/ pridané lúče), tieto zmeny budú uvedené v zozname úloh SolidSteel parametric. Užívateľ môže teraz implementovať štrukturálne zmeny, ktoré vyžaduje statika, krok za krokom, a vďaka pohodlnému zoznamu úloh si môže byť vždy istý, že nezabudol na žiadne dôležité zmeny.

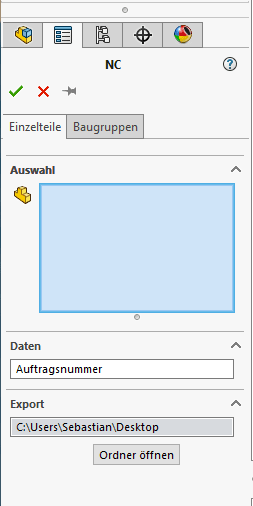

Export údajov NC

Údaje NC vo formáte DSTV

Dôležitým následným procesom tvorby oceľovej konštrukcie je export údajov NC. Tieto údaje je možné preniesť priamo do výrobných strojov.
Pomocou parametrického NC dátového modulu SolidSteel možno NC údaje exportovať vo formáte DSTV. Nezáleží na tom, či sú to uhlové rezy, zárezy alebo vrty. Všetky tieto potrebné informácie na výrobu sú uložené v NC dátových súboroch.
Dátový modul NC je k dispozícii ako samostatný modul pre SolidSteel parametric pre SOLIDWORKS.
